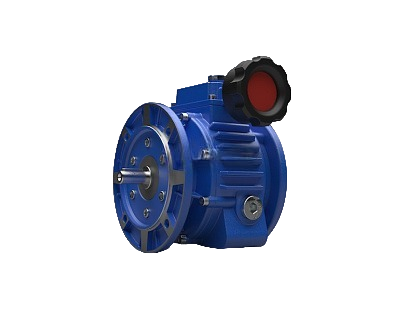

Вариаторные приставки UDL, UDT
Вариаторы механические – агрегаты, предназначенные для плавного изменения скорости вращения выходного вала. Планетарный фрикционный механизм позволяет осуществлять бесступенчатую смену передаточного отношения в диапазоне от 1,3 до 7,75. Основными функциональными назначениями вариатора считают понижение оборотов ведущего вала и сохранение КПД привода в соответствии со значением редукции.
Основные технические характеристики серии:
Вариаторная приставка позволяет плавно регулировать скорость вращения вала путем изменения передаточного отношения. Приставка UD используется совместно с мотор-редукторами NMRV, DRV и PCRV. Диапазон мощностей: 0,12 - 7,5 кВт. Доступно две модификации приставок: UDL в алюминиевом корпусе и UDT в чугунном корпусе.
Cостав вариатора:
Вариаторная приставка позволяет плавно регулировать скорость вращения вала путем изменения передаточного отношения. Приставка UD используется совместно с мотор-редукторами NMRV, DRV и PCRV. Диапазон мощностей: 0,12 - 7,5 кВт. Доступно две модификации приставок: UDL в алюминиевом корпусе и UDT в чугунном корпусе.
Cостав вариатора:
- Типоразмер вариатора ( UDL002, UDL005, UDL010, UDT020, UDT030, UDT050)
- Модель вариатора. (UDL, UDT)
- Передаточное отношение (1,4-7,0)
- Диапозон оборотов выходного вала, об/мин. (129-643; 200-1000; 400-2000)
- Мощность электродвигателя, кВт. (0,12-7,5)
- Монтажное положение (B5, V1, V3).
Габаритные и присоединительные размеры
| Тип | B | C | C1 | Dj6 | E | G | G3 | H | M | М1 | N | O | O1 | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UDL002 | 23 | 50 | 46 | 11 | 70 | 112,5 | 64,5 | 72 | 115 | 60 | 95 | 9 | М6 | 140 |
| UDL005 | 30 | 40 | 53 | 14 | 80 | 110 | 74 | 90 | 130 | 77 | 110 | 9 | М8 | 160 |
| UDL010 | 40 | 58 | 60 | 19 | 100 | 139 | 85,5 | 98 | 165 | 84 | 130 | 11 | М8 | 200 |
| UDT020 | 50 | - | - | 24 | 126 | 188 | 115 | 241 | 165 | - | 130 | 11 | - | 200 |
| UDT030S/L | 60 | - | - | 28 | 150 | 208 | 131 | 270 | 215 | - | 180 | 15 | - | 250 |
| UDT050S/L | 70 | - | - | 38 | 200 | 244 | 131 | - | 265 | - | 230 | 19 | - | 300 |
| Тип | Двигатель, IEC | X | Y | T | KA | KB | KC | KD | KD1 | KE | b | t | f | Масса без эл/дв., кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UDL002 | 63B5 | 207 | 130 | 3.5 | 71 | 111 | 78 | 110 | 110 | 85 | 4 | 12.5 | - | 3,5 |
| UDL005 | 71B5 | 225 | 145 | 3.5 | 71 | 123 | 90 | 110 | 110 | 85 | 5 | 16 | М6 | 5,0 |
| UDL010 | 80B5 | 245 | 155 | 3.5 | 79 | 140 | 107 | 120 | 120 | 110 | 6 | 21.5 | М6 | 10,0 |
| UDT020 | 90B5 | 310 | 185 | 3.5 | - | 144 | 122 | 150 | - | 110 | 8 | 27 | M8 | 26,5 |
| UDT030S/L | 100B5 | 320 | 215 | 4 | - | 188 | 150 | 160 | - | 110 | 8 | 31 | M8 | 36 |
| UDT050S/L | 132B5 | 435 | 275 | 5 | - | - | 192 | 194 | - | 110 | 10 | 41 | M10 | 62 |
| Тип вариатора | Вариант монтажа | |
|---|---|---|
| B5, B6, B7, B8 | V1 | |
| UDL002 | 0,13 | 0,2 |
| UDL005 | 0,15 | 0,25 |
| UDL010 | 0,33 | 0,45 |
| UDT020 | 0,8 | 1,0 |
| UDT030S/L | 1,2 | 1,2 |
| UDT050S/L | 2,3 | 4,5 |
Схема типового обозначения
Документация
Технические характеристики мотор-редукторов PCRV
Монтажные позиции
ВАЖНО:
Запрещено вращать рукоятку регулировки скорости на неработающем вариаторе!
Запрещается эксплуатация вариатора в крайних положениях рукоятки скорости!
Объём заливаемого масла в Ввариатор, л
UDL002- (181 - 903)-V1-(2,9 - 1,6)- 0,18 -(4P)
- UDL002 - Тип, габарит вариатора (UDL002, 005, 010, UDT020, 030, 050)
- 181 – 903 - Max, Min оборотов/мин на выходе
- V1 - Монтажное положение (B5, V1, V3)
- 2,9 - 1,6 - Max, Min крутящий момент на выходном валу
- 0,18 - Мощность электродвигателя, кВт
- 4P - Количество полюсов двигателя (2P, 4P, 6P)
| Мощность, кВт | Тип | Передаточное отношение | Минимальные обороты, об/мин | Максимальные обороты, об/мин | Максимальный момент, Нм | Минимальный момент, Нм |
|---|---|---|---|---|---|---|
| n1 = 2800 об/мин | ||||||
| 0.25 | UDL002 | 0.129-0.645 | 361 | 1806 | 2.9 | 1.1 |
| 0.37 | 1.6 | |||||
| 0.55 | UDL005 | 0.143-0.714 | 400 | 2000 | 5.9 | 2.2 |
| 0.75 | 3.0 | |||||
| 1.1 | UDL010 | 0.143-0.714 | 400 | 2000 | 11.9 | 4.4 |
| 1.5 | 6.0 | |||||
| n1 = 1400 об/мин | ||||||
| 0.12 | UDL002 | 0.129-0.645 | 181 | 903 | 2.9 | 1.1 |
| 0.18 | 1.6 | |||||
| 0.25 | UDL005 | 0.143-0.714 | 200 | 1000 | 5.9 | 2.2 |
| 0.37 | 3.0 | |||||
| 0.55 | UDL010 | 0.143-0.714 | 200 | 1000 | 11.9 | 4.4 |
| 0.75 | 6.0 | |||||
| 1.1 | UDT020 | 0.143-0.714 | 200 | 1000 | 24.0 | 8.8 |
| 1.5 | 12.0 | |||||
| 2.2 | UDT030S | 0.143-0.714 | 200 | 1000 | 36.0 | 17.9 |
| 3 | UDT030L | 0.143-0.714 | 200 | 1000 | 64.0 | 24.0 |
| 4 | 32.0 | |||||
| 5.5 | UDT050S | 0.143-0.714 | 200 | 1000 | 90.1 | 44.9 |
| 7.5 | UDT050L | 0.143-0.714 | 200 | 1000 | 118.1 | 59.0 |
| n1 = 900 об/мин | ||||||
| 0.18 | UDL005 | 0.143-0.714 | 129 | 643 | 5.9 | 2.2 |
| 0.25 | 3.0 | |||||
| 0.37 | UDL010 | 0.143-0.714 | 129 | 643 | 11.9 | 4.4 |
| 0.55 | 6.8 | |||||
| 0.75 | UDT020 | 0.143-0.714 | 129 | 643 | 24.0 | 8.8 |
| 1.1 | 13.0 | |||||
| 1.5 | UDT030S | 0.143-0.714 | 129 | 643 | 36.0 | 17.9 |
| 2.2 | UDT030L | 0.143-0.714 | 129 | 643 | 64.0 | 26.4 |
| 5.5 | UDT050L | 0.143-0.714 | 129 | 643 | 118.1 | 61.0 |
