Однофазные электродвигатели ML, ATM
Данная серия асинхронных электродвигателей соответствует европейским нормам CENELEC / IEC /DIN и специально создана для использования в бытовых сетях. Питание мотора осуществляется с помощью обычной домашней розетки
220 Вольт 50 Гц.
Благодаря наличию в конструкции двух конденсаторов: пускового и рабочего, электродвигатели предназначены для использования в нагруженных условиях, где требуется большой пусковой крутящий момент и высокая надежность.
Однофазные асинхронные электродвигатели ML; ATM мощностью 0,18 — 4 кВт производятся в пыле- и влагозащищенных корпусах из алюминия. Номинальная скорость вращения составляет 1500 — 3000 об/мин.
Степень защиты — IP55. Класс изоляции — F. Класс энергоэффективности — IE1.
220 Вольт 50 Гц.
Благодаря наличию в конструкции двух конденсаторов: пускового и рабочего, электродвигатели предназначены для использования в нагруженных условиях, где требуется большой пусковой крутящий момент и высокая надежность.
Однофазные асинхронные электродвигатели ML; ATM мощностью 0,18 — 4 кВт производятся в пыле- и влагозащищенных корпусах из алюминия. Номинальная скорость вращения составляет 1500 — 3000 об/мин.
Степень защиты — IP55. Класс изоляции — F. Класс энергоэффективности — IE1.
1. Тип электродвигателя.(ML; ATM.)
2. Габарит электродвигателя.(56...112)
3. Число полюсов.(2; 4.)
4. Мощность, (0.18...4,0.кВт)
5. Частота вращения, (3000; 1500 / об/мин)
6. Напряжение питания. (220 V)
7. Монтажное исполнение. (B3; B5; B14; B34; B35.)
2. Габарит электродвигателя.(56...112)
3. Число полюсов.(2; 4.)
4. Мощность, (0.18...4,0.кВт)
5. Частота вращения, (3000; 1500 / об/мин)
6. Напряжение питания. (220 V)
7. Монтажное исполнение. (B3; B5; B14; B34; B35.)
| Типоразмер | Мощность, кВт | КПД, % | Соѕ ϕ | Скорость вращения, об/мин | Напряжение, В | Сила тока, А | Tmax/Tn | Ts/Tn | Is/In | Уровень шума, дБ | Рабочий конденсатор | Пусковой конденсатор | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3000 об/мин | |||||||||||||
| ML(ATM) 631-2 | 0.18 | 65.0 | 0.92 | 2710 | 220 | 1.37 | 1.6 | 2.5 | 8 | 70 | 10мкФ/450В | 30мкФ/250В | 4 |
| ML(ATM) 632-2 | 0.25 | 66.0 | 0.92 | 2710 | 220 | 1.87 | 1.6 | 2.5 | 10 | 70 | 12мкФ/450В | 40мкФ/250В | 4.5 |
| ML(ATM) 711-2 | 0.37 | 67.0 | 0.92 | 2780 | 220 | 2.73 | 1.7 | 2.5 | 15 | 75 | 12мкФ/450В | 75мкФ/250В | 6 |
| ML(ATM) 712-2 | 0.55 | 70.0 | 0.92 | 2780 | 220 | 3.88 | 1.7 | 2.5 | 20 | 75 | 16мкФ/450В | 100мкФ/250В | 6.5 |
| ML(ATM) 801-2 | 0.75 | 72.0 | 0.92 | 2800 | 220 | 5.15 | 1.8 | 2.5 | 30 | 75 | 20мкФ/450В | 100мкФ/250В | 9.3 |
| ML(ATM) 802-2 | 1.1 | 74.0 | 0.95 | 2800 | 220 | 7.11 | 1.8 | 2.5 | 40 | 75 | 30мкФ/450В | 150мкФ/250В | 10 |
| ML(ATM) 90S-2 | 1.5 | 75.0 | 0.95 | 2810 | 220 | 9.57 | 1.8 | 2.5 | 55 | 78 | 40мкФ/450В | 200мкФ/250В | 14 |
| ML(ATM) 90L-2 | 2.2 | 76.0 | 0.95 | 2810 | 220 | 13.9 | 1.8 | 2.2 | 75 | 78 | 50мкФ/450В | 250мкФ/250В | 16 |
| ML(ATM) 100L-2 | 3.0 | 78.0 | 0.95 | 2830 | 220 | 18.4 | 1.7 | 2.2 | 110 | 83 | 60мкФ/450В | 400мкФ/300В | 21 |
| ML(ATM) 112M-2 | 4.0 | 79.1 | 0.95 | 2850 | 220 | 24.2 | 1.7 | 2.2 | 150 | 83 | 60мкФ/450В | 600мкФ/300В | 27 |
| 1500 об/мин | |||||||||||||
| ML(ATM) 631-4 | 0.12 | 57.0 | 0.90 | 1350 | 220 | 1.06 | 1.6 | 2.5 | 6 | 65 | 8мкФ/450В | 30мкФ/250В | 3.5 |
| ML(ATM) 632-4 | 0.18 | 59.0 | 0.90 | 1350 | 220 | 1.54 | 1.6 | 2.5 | 8.5 | 65 | 12мкФ/450В | 40мкФ/250В | 4.9 |
| ML(ATM) 711-4 | 0.25 | 61.0 | 0.92 | 1380 | 220 | 2.02 | 1.7 | 2.5 | 10 | 65 | 12мкФ/450В | 50мкФ/250В | 6 |
| ML(ATM) 712-4 | 0.37 | 62.0 | 0.92 | 1380 | 220 | 2.95 | 1.7 | 2.5 | 15 | 70 | 16мкФ/450В | 75мкФ/250В | 6.4 |
| ML(ATM) 801-4 | 0.55 | 68.0 | 0.92 | 1400 | 220 | 4.00 | 1.8 | 2.5 | 20 | 70 | 20мкФ/450В | 100мкФ/250В | 9 |
| ML(ATM) 802-4 | 0.75 | 70.0 | 0.92 | 1400 | 220 | 5.29 | 1.8 | 2.5 | 30 | 70 | 25мкФ/450В | 100мкФ/250В | 10.5 |
| ML(ATM) 90S-4 | 1.1 | 71.0 | 0.95 | 1410 | 220 | 7.41 | 1.8 | 2.5 | 40 | 73 | 35мкФ/450В | 150мкФ/250В | 13.5 |
| ML(ATM) 90L-4 | 1.5 | 73.0 | 0.95 | 1410 | 220 | 9.83 | 1.8 | 2.5 | 55 | 73 | 40мкФ/450В | 200мкФ/250В | 16 |
| ML(ATM) 100L1-4 | 2.2 | 75.0 | 0.95 | 1430 | 220 | 14.0 | 1.8 | 2.2 | 75 | 78 | 50мкФ/450В | 300мкФ/300В | 20 |
| ML(ATM) 100L2-4 | 3.0 | 77.0 | 0.95 | 1430 | 220 | 18.6 | 1.8 | 2.2 | 110 | 78 | 60мкФ/450В | 500мкФ/300В | 24 |
| ML(ATM) 112M1-4 | 4.0 | 78.0 | 0.95 | 1440 | 220 | 24.4 | 1.7 | 2.2 | 150 | 83 | 60мкФ/450В | 600мкФ/300В | 30.5 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM B3
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM B5
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM B14
| Типоразмер | Присоединительные размеры | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B3 | B14 | B5 | ||||||||||||||||||
| A | A/2 | B | C | D | E | F | G | H | K | M | N | P | S | T | M | N | P | S | T | |
| (ATM)ML63 | 100 | 50 | 80 | 40 | 11 | 23 | 4 | 12.5 | 63 | 7 | 75 | 60 | 90 | M5 | 2.5 | 115 | 95 | 140 | 10 | 3 |
| (ATM)ML71 | 112 | 56 | 90 | 45 | 14 | 30 | 5 | 16 | 71 | 7 | 85 | 70 | 105 | M6 | 2.5 | 130 | 110 | 160 | 10 | 3.5 |
| (ATM)ML80 | 125 | 62.5 | 100 | 50 | 19 | 40 | 6 | 12.5 | 80 | 10 | 100 | 80 | 120 | M6 | 3.0 | 165 | 130 | 200 | 12 | 3.5 |
| (ATM)ML90S | 140 | 70 | 100 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 115 | 95 | 140 | M8 | 3.0 | 165 | 130 | 200 | 12 | 3.5 |
| (ATM)ML90L | 140 | 70 | 125 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 115 | 95 | 140 | M8 | 3.0 | 165 | 130 | 200 | 12 | 3.5 |
| (ATM)ML100 | 160 | 80 | 140 | 63 | 28 | 60 | 8 | 32 | 100 | 12 | 130 | 110 | 160 | M8 | 3.5 | 215 | 180 | 250 | 14.5 | 4.0 |
| (ATM)ML112M | 190 | 95 | 140 | 70 | 28 | 60 | 8 | 32 | 112 | 12 | 130 | 110 | 160 | M8 | 3.5 | 215 | 180 | 250 | 14.5 | 4.0 |
| Типоразмер | Габаритные размеры | ||||||
|---|---|---|---|---|---|---|---|
| TBS | AB | AC | AD | HD | HF | L | |
| (ATM)ML63 | 155 | 120 | 122.5 | 122 | 185 | 192 | 220 |
| (ATM)ML71 | 155 | 139 | 140 | 139 | 210 | 219 | 260 |
| (ATM)ML80 | 173 | 160 | 157 | 145 | 225 | 245 | 295 |
| (ATM)ML90S | 173 | 175 | 175 | 150 | 240 | 250 | 315 |
| (ATM)ML90L | 173 | 175 | 175 | 150 | 240 | 250 | 370 |
| (ATM)ML100 | 173 | 198 | 198 | 165 | 265 | 290 | 395 |
| (ATM)ML112M | 193 | 220 | 222 | 183 | 295 | 308 | 450 |
- Напряжение и частота питающей сети
Электродвигатели асинхронные однофазные cерии ML, ATM. изготавливаются на номинальные напряжения: 220 В при частоте 50 Гц по ГОСТ IEC 60034-1-2014.
- Степень защиты

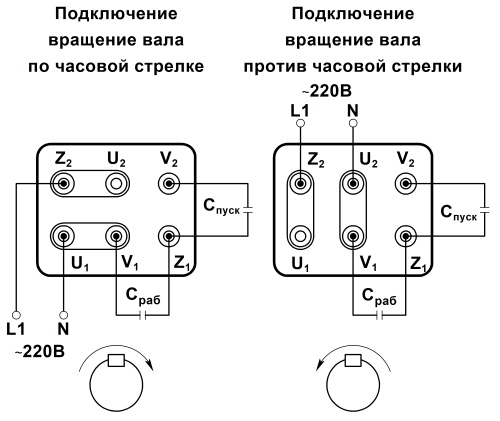

- Схема подключения
