Взрывозащищенные электродвигатели

Асинхронные взрывозащищенные двигатели с короткозамкнутым ротором серии ВА, 4ВР, АИМ, АИМЛ предназначены для привода механизмов, использующихся в химической, нефтегазодобывающей и смежных отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям IIА, IIВ по ГОСТ Р 51330.11 и группам воспламеняемости Т1, Т2, Т3 и Т4.
По уровню взрывозащиты двигатели ВА являются взрывобезопасными и имеют маркировку 1ExdllBT4x, 1ExdIICT4 по ГОСТ Р 51330.0. Взрывобезопасность двигателей обеспечивается благодаря специальной взрывонепроницаемой оболочке (обозначается: «d»). Знак «х» означает, что при установке двигателя должны быть предусмотрены дополнительные меры по защите и закреплению питающих кабелей от изгибов, скручиваний и растяжений.
Условия эксплуатации

Электродвигатели изготавливаются в климатических исполнениях У2, УХЛ2, Т2 по ГОСТ 15150 и предназначены для эксплуатации на высоте не более 1000 м над уровнем моря. Электродвигатели предназначены для работы от сети переменного тока частоты 50 Гц и могут быть изготовлены на напряжение 220/380 В, 380 В или 380/660 В. Степень защиты электродвигателей IP54. Двигатели выполнены в закрытом обдуваемом исполнении.

Структура условного обозначения

Технические характеристики общепромышленных электродвигателей

ВА(АИМ) 80А2; 1,5; 2815;78,8; 0,88; 3,26; 4,81; 2,05; 1,87; 28; ВА(АИМ) 80В2; 2,2; 2847; 81,6; 0,88; 4,63; 6,07; 2,38 ;2,51; 30; ВА(АИМ) 90L2; 3,0; 2884; 85,4; 0,90; 5,9; 6,40; 2,21; 2,04; 39 ВА(АИМ) 100L2; 5,5; 2885;86,7; 0,92; 10,5; 7,90; 2,92; 3,03; 50 ВА(АИМ) 100S2; 4,0; 2872;85,3; 0,92; 7,76; 6,77; 2,66; 2,48; 47 ВА(АИМ) 112M2; 7,5; 2891;89,0; 0,94; 13,6; 6,92; 2,70; 2,19; 76 ВА(АИМ) 132M2; 11,0;2901; 89,8;0,94; 19,9; 7,10; 2,71; 2,11; 104 ВА(АИМ) 160М2; 18,5; 2936; 92,0; 0,93 ;19; 6,93; 2,86; 2,32; 165 ВА(АИМ) 160S2; 15,0; 2935; 91,1; 0,90 ;27,7; 6,78 ;2,96; 2,33 ;156 ВА(АИМ) 180S2; 22; 2947; 90,7; 0,92; 40,2; 6,88; 3,15; 2,03 ;230* ВА(АИМ) 180М2; 30 ;2940; 91,0; 0,92; 55; 7,54; 3,24; 2,25; 240* ВА(АИМ)200М2; 37; 2951;91,9; 0,92; 66,3; 6,75; 2,89; 2,14; 320 ВА(АИМ) 200L2; 45; 2955; 92,3; 0,90; 82,3; 6,8; 2,9; 2,1; 325* ВА(АИМ) 225M2; 55; 2959; 93,5; 0,93; 95,9; 6,97; 3,00; 2,11 ;393 ВА(АИМ) 250S2; 75; 2971;95,6; 0,92; 129,7; 7,31; 3,28; 2,08; 510 ВА(АИМ) 250М2; 90; 2968; 95,5;0,93; 154,8; 6,63; 2,94; 2,94; 532 ВА(АИМ) 280S2; 110; 2976; 94,8; 0,94; 187,4; 6,87 ;2,73; 2,10; 682 ВА(АИМ) 280М2; 132; 2971; 94,3 ;0,94; 225,6; 7,42; 2,89 ;2,42; 630 ВА(АИМ) 315S2; 160; 2977; 94,6; 0,94; 274,4; 6,12; 2,65 ;1,75; 1000* ВА(АИМ) 315M2; 200 ;2975; 94,8 ;0,92; 348; 7,1; 2,2; 1,8; 1082* ВА(АИМ) 355S2; 250 ;2980; 95,3; 0,92; 431; 7,1; 2,2 ;1,6 ;1616* ВА(АИМ) 355M2; 315 ;2980; 95,6 ;0,92; 533; 7,1; 2,2; 1,6; 1760* ;2p=4; ВА(АИМ) 80А4; 1,1; 1404; 78,4; 0,83 ;2,57; 4,83; 2,09 ;2,30; 28 ВА(АИМ) 80В4; 1,5; 1381; 77,9 ;0,84; 3,46; 4,16; 1,70; 1,96; 29 ВА(АИМ) 90L4; 2,2; 1395; 81,6;0,84; 4,87; 4,86; 1,77; 2,38; 38 ВА(АИМ) 100S4; 3,0 ;1429; 83,8; 0,86; 6,3; 5,02; 2,12; 1,80; 47 ВА(АИМ) 100L4; 4,0; 1435; 85,5; 0,86; 8,3; 5,66; 2,30; 2,14; 50 ВА(АИМ) 112M4; 5,5 ;1421; 85,3;0,87; 11,3; 7,50; 2,04; 1,85; 76 ВА(АИМ) 132S4; 7,5; 1449; 87,8; 0,85;15,3; 6,65; 2,58; 2,35; 104 ВА(АИМ) 132M4; 11,0; 1440;88,0; 0,87 ;21,8; 6,80; 2,40; 2,30; 104 ВА(АИМ) 160S4; 15,0 ;1460; 90,5;0,85; 29,8; 6,59; 2,50; 2,23 ;166 ВА(АИМ) 160M4; 18,5 ;1450; 90,0; 0,87; 36; 6,40; 2,40; 2,10; 175 ВА(АИМ) 180S4 ;22; 1465; 91,2; 0,87; 42,3; 6,63 ;2,85; 2,23; 235 ВА(АИМ) 180M4 ;30; 1460;91,0; 0,86; 58,24; 6,70; 2,40; 2,30; 248 ВА(АИМ) 200M2; 37; 1470; 92,5 ;0,87; 69.9; 7,2; 2,3; 2,2; 300* ВА(АИМ) 200L4 ;45; 1473; 93,2;0,88; 83,5; 7,42; 3,04; 2,70; 320* ВА(АИМ) 225M4; 55; 1475; 93,0 ;0,87; 102,9; 7,20; 2,48; 2,20; 415 ВА(АИМ) 250S4 ;75; 1470; 3,4; 0,87; 140,2; 5,70; 2,24; 2,00; 520 ВА(АИМ) 250М4; 90 ;1480; 94,0; 0,86; 169; 7,6; 2,3; 2,2; 524* ВА(АИМ) 280S4 ;110 ;1480;94,0; 0,87; 204,4; 5,80; 2,27; 2,20; 688 ВА(АИМ) 280M4; 132; 1486; 94,5; 0,94; 225,9; 5,50; 2,04 ;2,10; 688 ВА(АИМ) 315S4 ;160; 1480; 94,9 ;0,89; 287,8; 6,9; 2,2; 2,1; 1000* ВА(АИМ) 315M4; 200; 1486; 95,7; 0,91; 350; 7,10; 2,88; 2,88; 1020* ВА(АИМ) 355S4; 250; 1480; 95,3; 0,90; 439,5; 6,9; 2,2; 2,1; 1546* ВА(АИМ) 355M4; 315; 1480; 95,6; 0,90; 550,3; 6,9 ;2,2; 2,1; 1862* ;2p=6; ВА(АИМ) 80А6; 0,75; 883; 68,7; 0,75; 2,2; 3,11; 2,14; 2,10; 28 ВА(АИМ) 80В6; 1,1; 888; 71,5; 0,75; 3,1; 3,32; 2,21; 2,28; 28 ВА(АИМ) 90L6; 1,5; 878; 72,3; 0,80; 3,9; 3,09; 1,76; 1,81; 38 ВА(АИМ) 100L6; 2,2; 938; 80,2; 0,81; 5,1; 4,50; 1,87; 1,99; 47 ВА(АИМ) 112MA6; 3,0; 960; 81,0; 0,76; 7.4; 6,5; 2,1; 2,1; 77* ВА(АИМ) 112MB6; 4,0; 960; 82,0; 0,76; 9,8; 6,5; 2,1; 2,1; 78* ВА(АИМ) 132S6; 5,5; 966; 86,1; 0,79; 12,2; 6,55; 2,77; 2,69;98 ВА(АИМ) 132М6; 7,5; 965; 86,0; 0,78; 17,0; 6,50; 2,60; 2,70; 104 ВА(АИМ) 160S6; 11,0; 970; 87,5 ;0,78; 24.2 ;6,5; 2,1; 2,0 ;141* ВА(АИМ) 160M6; 15,0 ;971 ;89,95; 0,79; 32,3; 7,00; 2,79; 3,23; 185 ВА(АИМ) 180M6; 18,5; 975; 90,0; 0,81 ;38.3; 7,0 ;2,1 ;2,1; 200* ВА(АИМ) 200M6; 22; 976; 90,6; 0,85; 43,6; 6,07; 2,47; 2,27;256 ВА(АИМ) 200L6; 30 ;978; 91,3; 0,84; 59,7; 6,76; 2,69 ;2,73; 320 ВА(АИМ) 225M6 ;37 ;980; 92,0; 0,86; 69,7 ;7,0; 2,1;2,1; 331* ВА(АИМ) 250S6; 45; 980; 92,0; 0,86 ;84; 7,0; 2,1; 2,1 ;408* ВА(АИМ) 250М6; 55; 980; 92,8; 0,86; 104,7; 7,0; 2,1; 2,1; 428* ВА(АИМ) 280S6; 75; 986; 94,0; 0,89; 135,8; 6,82; 2,62; 2,33; 760* ВА(АИМ) 280M6; 90; 985; 94,5; 0,85 ;170,2; 6,2; 2,2; 1,9; 800* ВА(АИМ) 315S6 ;110; 980; 94,0; 0,86; 206; 6,7; 2,0; 2,0; 1045* ВА(АИМ) 315M6; 132; 980; 94,2; 0,87; 244 ;6,7; 2,0; 2,0 ;1094* ВА(АИМ) 355S6 ;160; 990; 94,5; 0,82; 292,3; 6,7; 2,0; 1,9; 1748* ВА(АИМ) 355M6 ;200; 990; 94,2 ;0,82; 364,6; 6,7 ;2,0; 1,8;1934* ;2p=8; ВА(АИМ) 80В8; 0,55; 680; 63,0 ;0,61; 2.17; 4,0; 2,0; 1,8; 30* ВА(АИМ) 90LА8; 0,75 ;680; 70,0; 0,67; 2.4; 4,0; 2,0; 1,8; 33* ВА(АИМ) 90LВ8; 1,1 ;680; 72,0; 0,69; 3.40; 5.0; 2,0 ;1,8; 39* ВА(АИМ) 100L8 ;1,5; 690; 74,0; 0,70 ;4.4; 5,0; 2,0; 1,8 ;50* ВА(АИМ) 112MA8; 2,2; 710; 79,0 ;0,71; 6.0; 6,0 ;2,0; 1,8; 47* ВА(АИМ) 112MB8; 3,0; 710; 80,0; 0,73; 7,8 ;6,0; 2,0; 1,8; 78* ВА(АИМ) 132S8 ;4,0; 720; 81,0; 0,73 ;10.3 ;6,0 ;2,0 ;1,9;104* ВА(АИМ) 132М8 ;5,5; 711; 83,0; 0,75; 13,4; 4,79; 2,56; 2,28; 109* ВА(АИМ) 160S8 ;7,5 ;720 ;85,5; 0,75; 17.8; 6,0; 2,0 ;2,0; 140* ВА(АИМ) 160M8 ;11,0; 715; 87,5; 0,76; 24,9; 6,0 ;2,0; 2,0; 148* ВА(АИМ) 180M8; 15,0 ;730; 88,0 ;0,76 ;32.2; 6,5 ;2,0; 2,0; 196* ВА(АИМ) 200М8 ; 18,5;725; 90,0 ;0,76; 41,1 ;6,6; 2,0; 1,9; 317* ВА(АИМ) 200L8 ;22; 732; 91,0 ;0,78; 47,2 ;6,20; 2,51 ;2,30; 320* ВА(АИМ) 225M8; 30; 732; 91,5 ;0,81; 61,7 ;6,03; 2,24; 1,78; 415 ВА(АИМ) 250S8 ; 37; 734 ;92,3; 0,82; 74,1; 5,48; 2,55; 2,00 ;540* ВА(АИМ) 250М8 ;45; 733; 92,5; 0,83; 89,5 ;5,25 ;2,40; 1,92; 545 ВА(АИМ) 280S8; 55 ;735; 92,8; 0,81; 112; 6,6; 2,0; 1,8;566 ВА(АИМ) 280M8; 75; 735; 93,0; 0,81; 151,3; 6,6 ;2,0 ;1,8; 770 ВА(АИМ) 315S8; 90; 735 ;93,8 ;0,82; 178; 6,6; 2,0; 1,8;1160* ВА(АИМ) 315M8; 110; 735; 94,0; 0,82 ;217; 6,4; 2,0; 1,8; 1160* ВА(АИМ) 355S8 ;132; 741; 94,6; 0,83; 255,4; 6,30; 2,40 ;2,31; 1610* ВА(АИМ) 355M8; 160 ;740; 94,2 ;0,82; 315; 6,4 ;2,0; 1,8; 1650*

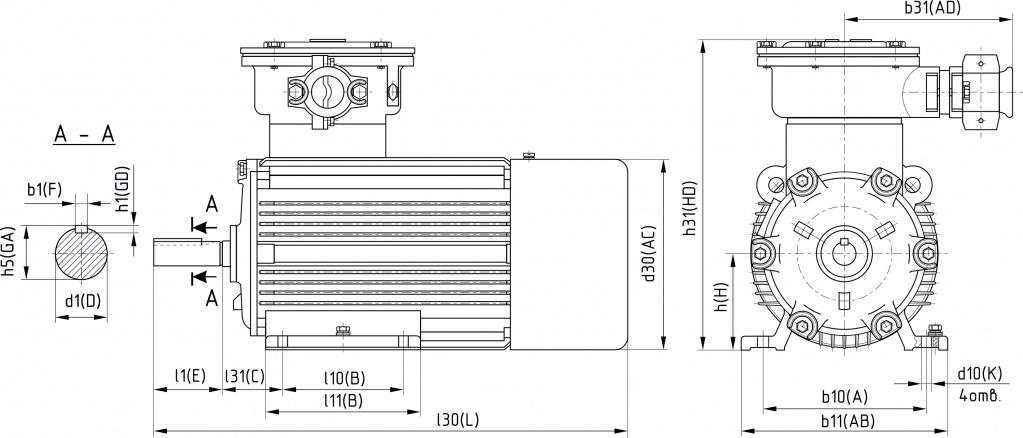

Габаритные и установочно-присоединительные размеры

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM 1081

ВА(АИМ)80А; 2, 4, 6, 8; 330; 340; 165; 125; 165; 100; 135; 50; 22; 50; 6; 180; 24,5; 6; 80; 10 ВА(АИМ)80В; 2, 4, 6, 8; 330; 340; 165; 125; 165; 100; 135; 50; 22; 50; 6; 180; 24,5; 6; 80; 10 ВА(АИМ)90LA; 2, 4, 6, 8; 370; 355; 180; 140; 180; 125; 135; 56; 24; 50; 8; 180; 27; 7; 90 ;10 ВА(АИМ)90LB; 8; 395; 355; 180; 140; 180; 125; 160; 56; 24; 50 ;8 ;180 ;27; 7; 90 ;10 ВА(АИМ)100S; 2, 4; 448; 360; 205; 160; 200; 112; 180; 63; 28; 60; 8; 180; 31; 7; 100; 12 ВА(АИМ)100L; 2, 4, 6, 8; 448; 360; 205; 160; 200 ;140; 180; 63;28; 60; 8; 180; 31; 7; 100; 12; ВА(АИМ)112MA; 2, 4, 6, 8; 500; 380; 225; 190; 245; 140; 180; 70; 32; 80; 10; 200; 35; 8; 112; 12 ВА(АИМ)112MB; 6, 8; 500; 380; 225; 190 ;245 ;140; 180; 70; 32; 80 ;10 ;200; 35; 8; 112; 12 ВА(АИМ)132S; 4, 6, 8; 550; 470; 265; 216; 280; 140; 190; 89; 38; 80; 10; 200; 41; 8; 132; 12 ВА(АИМ)132M; 2, 4, 6, 8; 600; 470; 265; 216 ;280;178 ;230; 89; 38; 80; 10; 200; 41; 8; 132; 12 ВА(АИМ)160S; 2; 720; 500 ;320; 254; 330;178; 260; 110; 42; 110; 14; 220; 45,5; 8; 160 ; 15 ВА(АИМ)160S; 4, 6, 8; 720; 500; 320; 254; 330; 178; 260; 110 ;48; 110; 14; 220; 52; 9; 160; 15 ВА(АИМ)160M; 2; 750 ;500; 320; 254; 330; 210; 310 ;110; 42; 110; 14; 220; 45,5; 8; 160; 15; ВА(АИМ)160M; 4, 6, 8; 750; 500; 320; 254 ;330; 210; 310; 110; 48; 110; 14; 220; 52; 9; 160; 15; ВА(АИМ)180S; 2; 770; 540; 360; 279 ;355 ;203; 315; 121; 48 ;110; 14; 220 ;52; 9; 180; 15 ВА(АИМ)180S; 4; 770; 540; 360; 279 ;355; 203; 315; 121; 55; 110 ;16 ;220 ;59; 10; 180; 15 ВА(АИМ)180M; 2; 790; 540; 360; 279; 355; 241; 355; 121; 48; 110; 14; 220; 52 ;9 ;180; 15 ВА(АИМ)180M; 4, 6, 8; 770; 540; 360; 279; 355; 241; 355; 121; 55; 110; 16; 220; 59; 10; 180; 15; ВА(АИМ)200M; 2; 850; 650; 400 ;318 ;390; 267; 370 ;133; 55; 140; 16; 250; 59 ;10; 200; 19; ВА(АИМ)200M; 4, 6, 8; 850 ;650; 400 ;318; 390; 267; 370; 133; 60; 140 ;18 ;250; 64; 11; 200 ;19 ВА(АИМ)200L; 2; 850; 650; 400 ;318; 390; 305; 370; 133; 55; 140; 16; 250; 59; 10; 200; 19 ВА(АИМ)200L; 4, 6, 8; 850 ;650 ;400 ;318; 390; 305 ;370; 133; 60; 140; 18; 250 ;64; 11; 200; 19 ВА(АИМ)225M; 2; 920; 695; 450; 356; 435; 311; 385 ;149; 55; 110; 16; 250; 59; 10; 225 ;24 ВА(АИМ)225M; 4, 6, 8; 920 ;695; 450; 356; 435; 311; 385; 149; 65; 140; 18; 250 ;69; 11; 225; 24 ВА(АИМ)250S; 2; 965; 730; 500 ;406 ;490; 311; 430; 168; 65; 140 ;18; 275 ;69; 11; 250 ;24; ВА(АИМ)250S; 4, 6, 8, 10; 965; 730 ;500; 406; 490; 311; 430; 168; 75; 140 ;20; 275; 79; 12 ;250; 24 ВА(АИМ)250M; 2; 965 ;730; 500 ;406; 490; 349; 430; 168; 65 ;140; 18 ;275; 69 ;11; 250; 24 ВА(АИМ)250M; 4, 6, 8, 10; 965; 730; 500; 406 ;490; 349 ;430 ;168; 75 ;140 ;20; 275 ;79; 12; 250; 24 ВА(АИМ)280S; 2; 1010; 800; 560; 457; 545; 368; 455; 190; 70; 140 ;20; 275; 74,5 ;12; 280;24 ВА(АИМ)280S; 4, 6, 8, 10; 1010; 800; 560 ;457; 545 ;368; 455; 190; 80 ;170; 22; 275; 85; 14; 280 ;24 ВА(АИМ)280M; 2 ;1060; 800; 560; 457; 545; 419; 505; 190 ;70 ;140 ;20; 275 ;74,5; 12; 280 ;24 ВА(АИМ)280M;4, 6, 8, 10 ;1060; 800 ;560; 457; 545; 419 ;505; 190 ;80; 170 ;22; 275; 85; 14; 280 ;24 ВА(АИМ)315S; 2; 1240; 960; 630; 508; 635 ;406; 630; 216 ;75; 140 ;20; 350 ;79,5; 12; 315; 28 ВА(АИМ)315S; 4, 6, 8, 10,; 12 ;1270; 960; 630 ;508 ;635; 406; 630;216; 90; 170 ;25; 350; 95; 14; 315; 28 ВА(АИМ)315M; 2; 1390; 960; 630; 508; 635 ;457; 780; 216; 75; 140; 20; 350 ;79,5; 12; 315; 28 ВА(АИМ)315M; 4, 6, 8, 10, 12; 1420; 960; 630 ;508; 635; 457; 780; 216 ;90; 170 ;25; 350 ;95; 14; 315; 28 ВА(АИМ)355S; 2; 1450 ;1030 ;710 ;610; 735; 500; 710; 254 ;85; 170; 22; 350; 90; 14; 355; 28 ВА(АИМ)355S; 4, 6, 8, 10, 12; 1480; 1030; 710 ;610; 735; 500 ;710; 254; 100 ;210; 28; 350; 106 ;16; 355; 28 ВА(АИМ)355M; 2; 1550; 1030; 710; 610 ;735; 560; 810; 254; 85; 170; 22; 350; 90; 14; 355; 28 ВА(АИМ)355M; 4, 6, 8, 10, 12; 1580; 1030; 710; 610; 735; 560; 810; 254; 100 ;210 ;28; 350; 106; 16; 355; 28

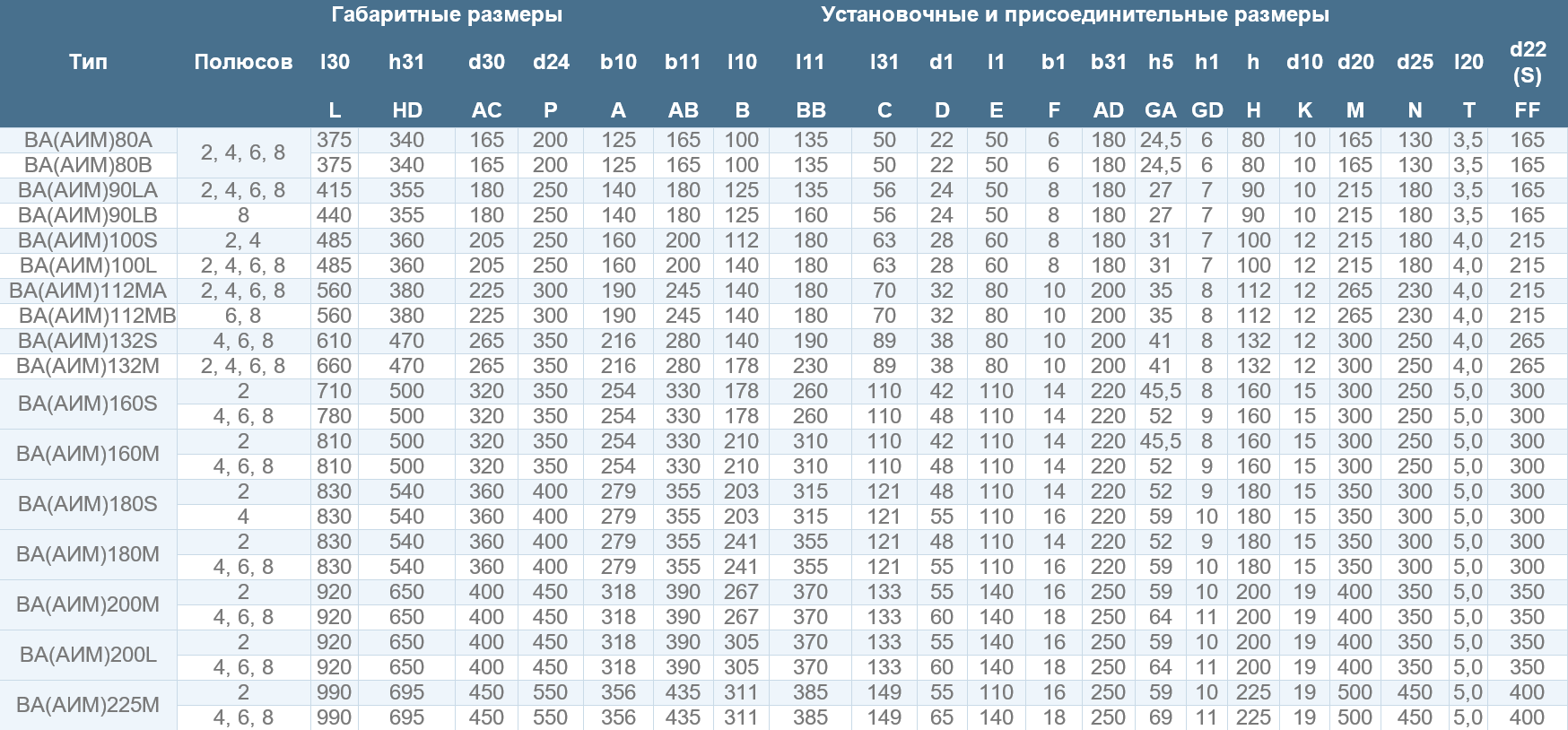

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM 2081

ВАЖНО:указанные размеры являются справочной характеристикой, фактические габаритные и присоединительные размеры могут отличаться от значений в каталоге или на сайте. Данные отличия не влияют на эксплуатационные характеристики оборудования

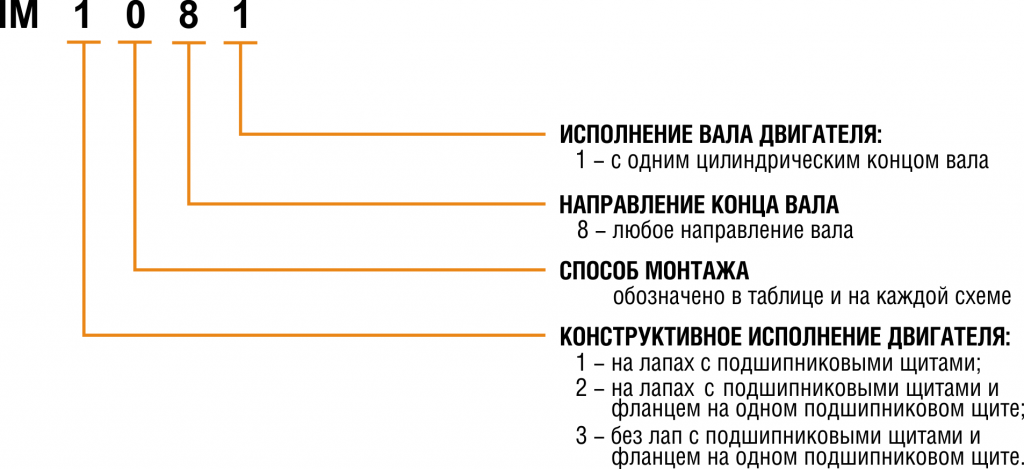

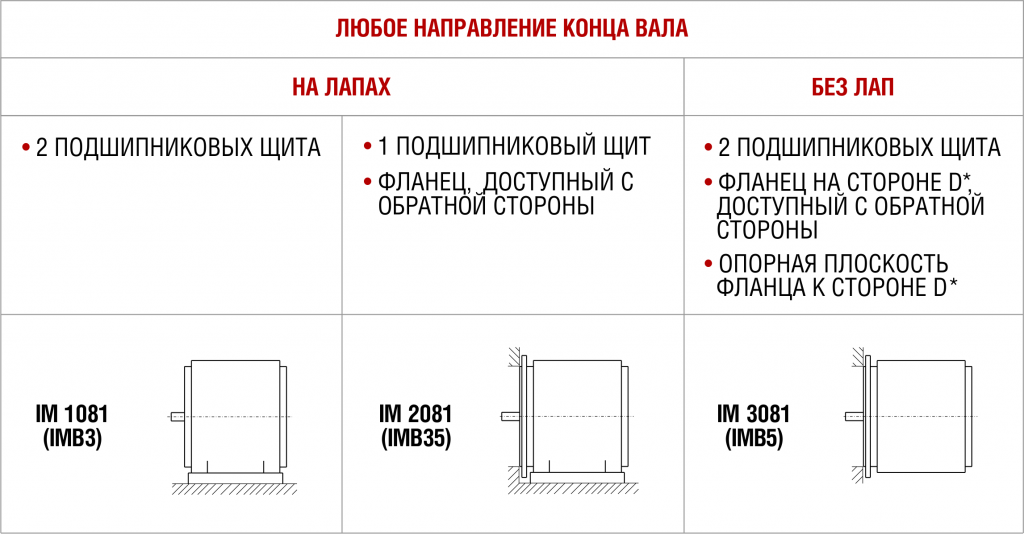

Конструктивное исполнение по способу монтажа

Напряжение и частота питающей сети

Электродвигатели асинхронные трехфазные изготавливаются на номинальные напряжения: 380, 660, 220/380, 380/660В при частоте 50 Гц по ГОСТ IEC 60034-1-2014. Возможно изготовление на другие номинальные напряжения и на частоту 60 Гц, по согласованию с заказчиком. Однофазные двигатели предназначены для работы от сети переменного тока напряжением 220 В частотой 50 Гц.

Степень защиты

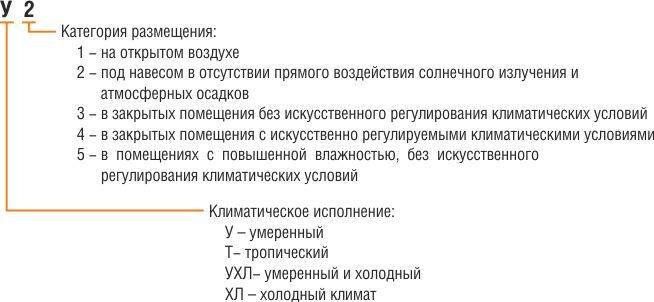

Климатическое исполнение

Двигатели могут использоваться в макроклиматических районах с климатом в условиях, определяемых категориями размещения по ГОСТ 15150-69.

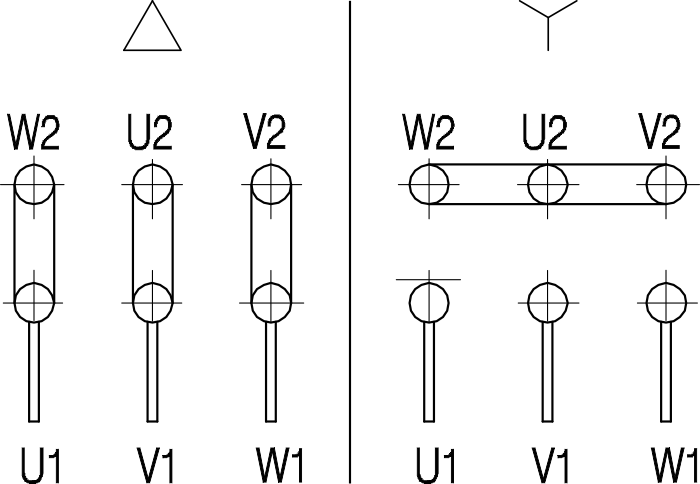

Схема подключения
