Общепромышленные электродвигатели АИР
Асинхронные электродвигатели типа АИР — это двигатели общепромышленного назначения, которые предназначены для комплектации электроприводов различных механизмов. Применяются во многих отраслях промышленности: машиностроении, станкостроении, деревообрабатывающей промышленности, сельском хозяйстве, системах водоснабжения и вентиляции, подъёмниках, транспортёрах и других отраслях. Двигатели имеют типовые технические характеристики, соответствующие требованиям стандартов.
Основное (базовое) исполнение. Двигатель монтажного исполнения IM1001 (1081), степень защиты IP54, 55 в закрытом обдуваемом исполнении, класс изоляции F, климатическое исполнение У2, для режима работы S1.
Электропитание двигателей возможно от однофазной или трёхфазной сети переменного тока с напряжением 220 В или 380 В и частотой 50 Гц.
  •  Общепромышленные электродвигатели АИР изготавливаются в чугунном и алюминиевом корпусах.
  • Структура условного обозначения
  • Технические характеристики общепромышленных электродвигателей
Тип ЭД Рн, кВт n, об/мин КПД, % cosф Iн, А (380 В) Кратности Масса, кг
Iп/Iн Мm/Мн Мп/Мн
2p=2
АИР 56А2 0,18 2750 68,0 0,78 0.52 6,0 2,3 2,2 8/4,2*
АИР 56В2 0,25 2750 68,0 0,78 0.72 6,0 2,3 2,2 8,5/4,5*
АИР 63А2 0,37 2800 72,0 0,86 0.91 6,0 2,3 2,2 8/4,8*
АИР 63В2 0,55 2800 75,0 0,85 1.31 6,0 2,3 2,2 8,5/5,5*
АИР 71А2 0,75 2840 75,0 0,83 1.83 6,1 2,3 2,2 11,5/8*
АИР 71В2 1,1 2840 76,2 0,84 2.61 6,9 2,3 2,2 12,5/8,5*
АИР 80А2 1,5 2850 78,5 0,84 3.46 7,0 2,3 2,2 16/14*
АИР 80В2 2,2 2855 81,0 0,85 4.85 7,0 2,3 2,2 20,1/15,9*
АИР 90L2 3,0 2860 82,6 0,87 6.34 7,5 2,3 2,2 26,2/19*
АИР 100S2 4,0 2880 84.2 0,88 8.2 7,5 2,3 2,2 34/31,4*
АИР 100L2 5,5 2900 85,7 0,88 11.1 7,5 2,3 2,2 39/35*
АИР 112M2 7,5 2895 87,0 0,88 14.9 7,5 2,3 2,2 54/38.5*
АИР 132M2 11,0 2900 88,4 0,89 21,2 7,5 2,3 2,2 90/58*
АИР 160S2 15,0 2930 89,0 0,89 28,8 7,5 2,3 2,2 120
АИР 160M2 18,5 2930 90,0 0,90 34,7 7,5 2,3 2,2 140
АИР 180S2 22 2940 90,0 0,90 41 7,5 2,3 2,0 168
АИР 180M2 30 2940 91,2 0,90 55.4 7,5 2,3 2,0 206
АИР 200M2 37 2950 92,0 0,90 67,9 7,5 2,3 2,0 247
АИР 200L2 45 2955 92,3 0,90 82,3 7,5 2,3 2,0 262
АИР 225M2 55 2960 92,5 0,90 100,4 7,5 2,3 2,0 324
АИР 250S2 75 2970 93,0 0,90 136,8 7,5 2,3 2,0 440
АИР 250М2 90 2965 93,8 0,91 160,7 7,5 2,3 2,0 468
АИР 280S2 110 2970 94,0 0,91 183 7,5 2,2 1,8 620
АИР 280M2 132 2975 94,5 0,91 231,2 7,1 2,2 1,8 650
АИР 315S2 160 2975 94,6 0,92 279 7,1 2,2 1,8 1004
АИР 315M2 200 2975 94,8 0,92 348 7,1 2,2 1,8 1138
АИР 355S2 250 2980 95,3 0,92 431 7,1 2,2 1,6 1900
АИР 355M2 315 2980 95,6 0,92 533 7,1 2,2 1,6 2300
2p=4
АИР 56А4 0,12 1360 63,0 0,66 0.44 5,5 2,3 2,4 8,3/4,2*
АИР 56В4 0,18 1360 64,0 0,68 0.63 5,5 2,3 2,3 8,3/4,5*
АИР 63А4 0,25 1380 68,0 0,67 0.83 5,5 2,3 2,4 8/5*
АИР 63В4 0,37 1380 68,0 0,72 1.15 5,5 2,3 2,3 8,3/5,6*
АИР 71А4 0,55 1390 71,0 0,75 1.57 5,2 2,3 2,4 11/7,2*
АИР 71В4 0,75 1390 73,0 0,76 2.05 6,0 2,3 2,3 12,5/8,4*
АИР 80А4 1,1 1390 76,2 0,77 2.85 6,0 2,3 2,3 15,6/12,7*
АИР 80В4 1,5 1400 78,5 0,78 3.72 6,0 2,3 2,3 19,3/16*
АИР 90L4 2,2 1410 80,0 0,81 5.16 7,0 2,3 2,3 26/18,3*
АИР 100S4 3,0 1410 82,6 0,82 6,7 7,0 2,3 2,3 38/32*
АИР 100L4 4,0 1435 84.2 0,82 8.8 7,0 2,3 2,3 35/33*
АИР 112M4 5,5 1440 85,7 0,83 11.7 7,0 2,3 2,3 47/38*
АИР 132S4 7,5 1450 87,0 0,84 15.6 7,0 2,3 2,3 75/63*
АИР 132M4 11,0 1460 88,4 0,84 22.5 7,0 2,3 2,2 87/70,5*
АИР 160S4 15,0 1460 89,0 0,85 30.1 7,5 2,3 2,2 138
АИР 160M4 18,5 1455 90,5 0,85 36.5 7,0 2,3 2,2 147
АИР 180S4 22 1470 91,0 0,86 43.2 7,5 2,3 2,2 177
АИР 180M4 30 1465 92,0 0,86 57.5 7,2 2,3 2,2 200
АИР 200M4 37 1470 92,5 0,87 69.9 7,2 2,3 2,2 262
АИР 200L4 45 1470 92,5 0,85 87 7,6 2,3 2,2 292
АИР 225M4 55 1480 93,0 0,87 100,3 7,2 2,3 2,2 340
АИР 250S4 75 1475 93,8 0,87 139,6 7,2 2,3 2,2 477
АИР 250М4 90 1480 94,0 0,86 169 7,6 2,3 2,2 488
АИР 280S4 110 1485 94,5 0,88 201,6 6,9 2,2 2,1 731
АИР 280M4 132 1480 94,8 0,88 240,4 6,9 2,2 2,1 726
АИР 315S4 160 1480 94,9 0,89 287,8 6,9 2,2 2,1 1000
АИР 315M4 200 1480 95,0 0,89 359,4 6,9 2,2 2,1 1162
АИР 355S4 250 1480 95,3 0,90 439,5 6,9 2,2 2,1 1720
АИР 355M4 315 1480 95,6 0,90 550,3 6,9 2,2 2,1 1900
2p=6
АИР 63А6 0,18 900 56,0 0,62 0.79 5.0 2,0 1,9 7,5/5*
АИР 63В6 0,25 900 59,0 0,62 1.04 5.0 2,1 1,9 8,5/5,5*
АИР 71А6 0,37 880 62,0 0,70 1.3 4,7 2,0 1,9 11/7,5*
АИР 71В6 0,55 880 65,0 0,72 1.79 4,7 2,1 1,9 12,5/9*
АИР 80А6 0,75 905 69,0 0,72 2.29 5,3 2,1 2,0 20/13.2*
АИР 80В6 1,1 905 72,0 0,73 3.18 5,5 2,1 2,0 23/13.5*
АИР 90L6 1,5 920 76,0 0,75 4.0 5.5 2,1 2,0 25/20.5*
АИР 100L6 2,2 935 79,0 0,76 5.60 6,5 2,1 2,0 35/31*
АИР 112MA6 3,0 960 81,0 0,76 7.4 6,5 2,1 2,1 45/35.3*
АИР 112MB6 4,0 960 82,0 0,76 9,8 6,5 2,1 2,1 55/37*
АИР 132S6 5,5 960 84,0 0,77 12.9 6,5 2,1 2,1 76,5/60*
АИР 132М6 7,5 970 86,0 0,77 17.2 6,5 2,1 2,0 86/63*
АИР 160S6 11,0 970 87,5 0,78 24.2 6,5 2,1 2,0 141
АИР 160M6 15,0 965 89,0 0,81 32.2 7,0 2,1 2,1 151
АИР 180M6 18,5 975 90,0 0,81 38.3 7,0 2,1 2,1 200
АИР 200M6 22 980 90,0 0,83 44,7 7,0 2,1 2,1 234
АИР 200L6 30 975 91,5 0,84 59,3 7,0 2,1 2,1 268
АИР 225M6 37 980 92,0 0,86 69,7 7,0 2,1 2,1 331
АИР 250S6 45 980 92,0 0,86 84 7,0 2,1 2,1 408
АИР 250М6 55 980 92,8 0,86 104,7 7,0 2,1 2,1 441
АИР 280S6 75 980 93,5 0,86 142,2 7,0 2,0 2,0 800
АИР 280M6 90 985 94,5 0,85 170,2 6,2 2,2 1,9 726
АИР 315S6 110 980 94,0 0,86 206 6,7 2,0 2,0 1045
АИР 315M6 132 980 94,2 0,87 244 6,7 2,0 2,0 1112
АИР 315MB6 160 985 94,5 0,88 292 6,7 2,0 2,0 1340
АИР 355S6 160 990 94,5 0,82 292,3 6,7 2,0 1,9 1550
АИР 355M6 200 990 94,2 0,82 365 6,7 2,0 1,8 1934
АИР 355MB6 250 940 94,5 0,83 484 6,4 2,0 1,8 2051
2p=8
АИР 71В8 0,25 645 54,0 0,61 1.15 3,3 1,9 1,8 12.5
АИР 80А8 0,37 675 62,0 0,61 1.49 4,0 1,9 1,8 18.5/13*
АИР 80В8 0,55 680 63,0 0,61 2.17 4,0 2,0 1,8 20/15*
АИР 90LА8 0,75 680 70,0 0,67 2.4 4,0 2,0 1,8 26/18*
АИР 90LВ8 1,1 680 72,0 0,69 3.40 5.0 2,0 1,8 28/20*
АИР 100L8 1,5 690 74,0 0,70 4.4 5,0 2,0 1,8 36/27*
АИР 112MA8 2,2 710 79,0 0,71 6.0 6,0 2,0 1,8 47/38*
АИР 112MB8 3,0 710 80,0 0,73 7,8 6,0 2,0 1,8 50/39*
АИР 132S8 4,0 720 81,0 0,73 10.3 6,0 2,0 1,9 77/60*
АИР 132М8 5,5 720 83,0 0,74 13.6 6,0 2,0 1,9 80/61*
АИР 160S8 7,5 720 85,5 0,75 17.8 6,0 2,0 2,0 140
АИР 160M8 11,0 715 87,5 0,76 24,9 6,0 2,0 2,0 156
АИР 180M8 15,0 730 88,0 0,76 32.2 6,5 2,0 2,0 196
АИР 200М8 18,5 725 90,0 0,76 41,1 6,6 2,0 1,9 232
АИР 200L8 22 730 89,0 0,75 49,8 7,0 2,0 1,9 266
АИР 225M8 30 730 91,0 0,79 61,7 6,6 2,0 1,9 338
АИР 250S8 37 730 91,5 0,79 77,8 6,6 2,0 1,9 429
АИР 250М8 45 735 91,0 0,80 93,9 6,6 2,0 1,9 458
АИР 280S8 55 735 92,8 0,81 112 6,6 2,0 1,8 680
АИР 280M8 75 735 93,0 0,81 151,3 6,6 2,0 1,8 726
АИР 315S8 90 735 93,8 0,82 178 6,6 2,0 1,8 1160
АИР 315M8 110 735 94,0 0,82 217 6,4 2,0 1,8 1132
АИР 355S8 132 740 93,7 0,82 261 6,4 2,0 1,8 2000
АИР 355MА8 132 740 93,7 0,82 261 6,4 2,0 1,8 2150
АИР 355MB8 160 740 94,2 0,82 315 6,4 2,0 1,8 2250
2p=10
АИР 250S10 22 585 86,0 0,70 55.5 6,0 2,0 1,6 475
АИР 250M10 30 585 88,5 0,70 73.6 6,0 2,0 1,6 535
АИР 280S10 37 590 89,0 0,70 90.2 6,0 2,0 1,6 720
АИР 280M10 45 590 91,0 0,72 110 6,0 2,0 1,6 835
АИР 315S10 55 590 92,0 0,75 121 6,2 2,0 1,5 1150
АИР 315M10 75 590 92,5 0,76 162 6,2 2,0 1,5 1220
АИР 355S10 90 590 93,0 0,77 187,8 6,2 2,0 1,3 1530
АИР 355MA10 110 590 93,2 0,78 230 6,0 2,0 1,3 1640
АИР 355MB10 132 590 93,5 0,78 275 6,0 2,0 1,3 1670
АИР 355M10 160 590 93,5 0,78 333 6,0 2,0 1,3 1750
2p=12
АИР 315S12 45 445 92,3 0,70 106 6,0 2,0 1,3 835
АИР 315M12 55 445 92,7 0,70 128 6,0 2,0 1,3 910
АИР 355S12 75 450 93,1 0,70 175 6,0 2,0 1,3 1570
АИР 355M12 90 450 93,5 0,70 209 6,0 2,0 1,3 1680

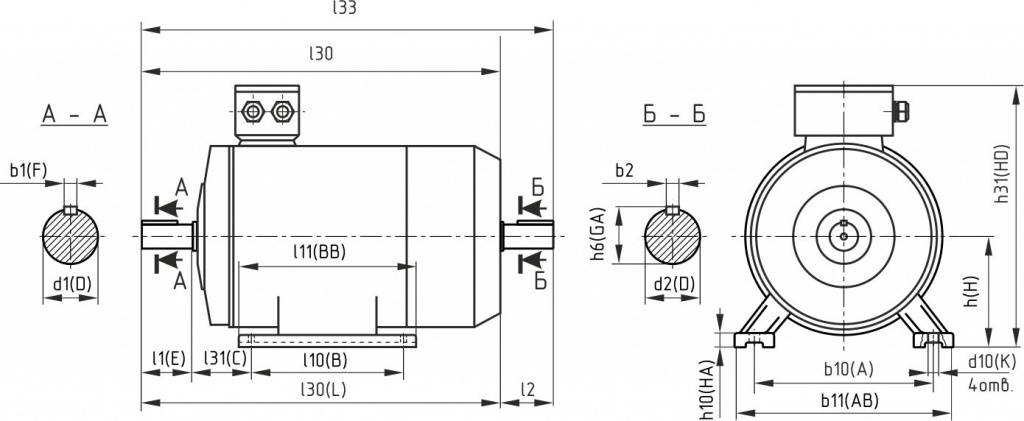

  • Габаритные и установочно-присоединительные размеры
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM 1081
Тип Полюсов Габаритные размеры Установочные и присоединительные размеры
I30 h31 d30 b10 b11 I10 I11 I31 d1 I1 в1 h5 h1 h d10
L HD AC A AB B ВВ C D E F GA GD H K
56А 2,4 204 145 120 90 113 71 90 36 11 23 4 12.5 4 56 5.8
56В 204 145 120 90 113 71 90 36 11 23 4 12.5 4 56 5.8
63А 2,4,6 227 158 135 100 124 80 102 40 14 30 5 16 4 63 5.8
63В 227 158 135 100 124 80 102 40 14 30 5 16 4 63 5.8
71А 2,4,6 276 207 156 112 155 90 120 45 19 40 5 21.5 5 71 7
71В 2,4,6,8 276 207 156 112 155 90 120 45 19 40 5 21.5 5 71 7
80(М)А 2,4,6,8 310 214 172 125 160 100 130 50 22 50 6 24.5 6 80 10
80(М)В 321 214 172 125 160 100 140 50 22 50 6 24.5 6 80 10
90LA 2,4,6,8 380 250 195 140 176 125 170 56 24 50 8 27 7 90 10
90LB 8 380 245 185 140 176 125 170 56 24 50 8 27 7 90 10
100S 2,4 415 275 217 160 205 112 164 63 28 60 8 31 7 100 12
100L 2,4,6,8 420 275 217 160 200 140 185 63 28 60 8 31 7 100 12
112MA 2,4,6,8 455 300 245 190 240 140 223 70 32 80 10 35 8 112 12
112MB 6,8 490 302 245 190 240 140 223 70 32 80 10 35 8 112 12
132S 4,6,8 615 355 283 216 275 140 233 89 38 80 10 41 8 132 12
132M 2,4,6,8 615 355 283 216 275 178 233 89 38 80 10 41 8 132 12
160S 2 670 435 335 254 320 178 314 108 42 110 12 45 8 160 15
4,6,8 670 435 335 254 320 178 314 108 48 110 14 51.5 9 160 15
160М 2 670 435 335 254 320 210 314 108 42 110 12 45 8 160 15
4,6,8 670 435 335 254 320 210 314 108 48 110 14 51.5 9 160 15
180S 2 700 455 380 279 355 203 343 121 48 110 14 51.5 9 180 15
4 738 455 380 279 355 203 343 121 55 110 16 59 10 180 15
180М 2 769 455 380 279 355 241 350 121 48 110 14 51.5 9 180 15
4,6,8 769 455 380 279 355 241 350 121 55 110 16 59 10 180 15
200М 2 775 505 397 318 390 267 377 133 55 110 16 59 10 200 19
4,6,8 800 505 397 318 390 267 377 133 60 140 18 64 11 200 19
200L 2 775 505 397 318 390 305 377 133 55 110 16 59 10 200 19
4,6,8 800 505 397 318 390 305 377 133 60 140 18 64 11 200 19
225М 2 845 560 446 356 435 311 394 149 55 110 16 59 10 225 19
4,6,8 845 560 446 356 435 311 394 149 65 140 18 69 11 225 19
250S 2 930 635 485 406 484 311 445 168 65 140 18 69 11 250 24
4,6,8,10 930 635 485 406 484 311 445 168 75 140 20 79.5 12 250 24
250М 2 930 635 485 406 484 349 459 168 65 140 18 69 11 250 24
4,6,8,10 930 635 485 406 484 349 459 168 75 140 20 79.5 12 250 24
280S 2 1032 698 547 457 542 368 490 190 70 140 20 74.5 12 280 24
4,6,8,10 1032 698 547 457 542 368 490 190 80 170 22 85 14 280 24
280М 2 1045 698 547 457 542 419 529 190 70 140 20 74.5 12 280 24
4,6,8,10 1075 698 547 457 542 419 529 190 80 170 22 85 14 280 24
315S 2 1295 870 630 508 640 406 680 216 75 140 20 79.5 12 315 28
4,6,8,10,12 1295 870 630 508 640 406 680 216 90 170 25 95 14 315 28
315М 2 1325 870 630 508 640 457 680 216 75 140 20 79.5 12 315 28
4,6,8,10,12 1325 870 630 508 640 457 680 216 90 170 25 95 14 315 28
355S 2 1520 1010 730 610 735 500 775 254 85 170 22 90 14 355 28
4,6,8,10,12 1520 1010 730 610 735 500 775 254 100 210 28 106 16 355 28
355М 2 1525 1010 730 610 735 560 775 254 85 170 22 90 14 355 28
4,6,8,10,12 1525 1010 730 610 735 560 775 254 100 210 28 106 16 355 28

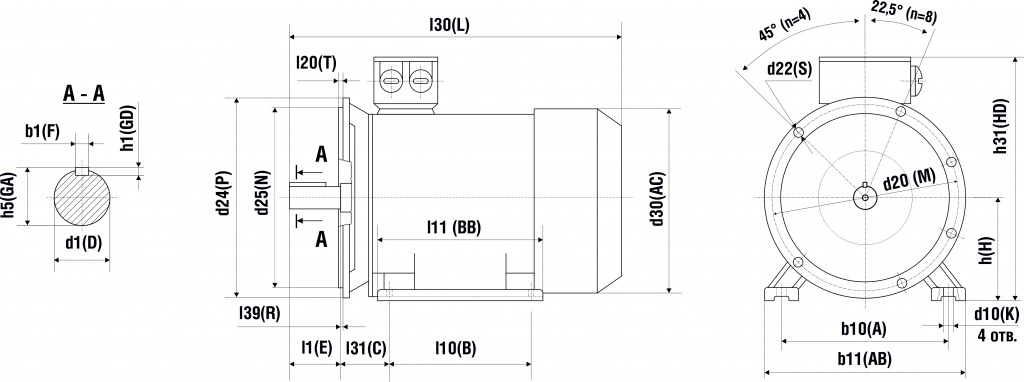

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM 2081
Тип Полюсов Габаритные размеры Установочные и присоединительные размеры
I30 h31 d30 d24 b10 b11 I10 I11 I31 d1 I1 b1 h5 h1 h d10 d20 d25 I39 I20 d22(S) отв.
L HD AC P A AB B ВВ C D E F GA GD H K M N R T FF FT
56А 2,4 204 145 120 140 90 113 71 90 36 11 23 4 12.5 4 56 5.8 115 95 0 3 10 M8 4
56В 204 145 120 140 90 113 71 90 36 11 23 4 12.5 4 56 5.8 115 95 0 3 10 M8 4
63А 2,4,6 227 158 135 160 100 124 80 102 40 14 30 5 16 4 63 5.8 130 110 0 3.5 10 M8 4
63В 227 158 135 160 100 124 80 102 40 14 30 5 16 4 63 5.8 130 110 0 3.5 10 M8 4
71А 2,4,6 276 207 156 200 112 155 90 120 45 19 40 5 21.5 5 71 7 165 130 0 3.5 12 M10 4
71В 2,4,6,8 276 207 156 200 112 155 90 120 45 19 40 5 21.5 5 71 7 165 130 0 3.5 12 M10 4
80(М)А 2,4,6,8 310 214 172 200 125 160 100 130 50 22 50 6 24.5 6 80 10 165 130 0 3.5 12 M10 4
80(М)В 321 214 172 200 125 160 100 140 50 22 50 6 24.5 6 80 10 165 130 0 3.5 12 M10 4
90LA 2,4,6,8 380 250 195 250 140 176 125 170 56 24 50 8 27 7 90 10 215 180 0 4 15 M12 4
90LB 8 380 245 185 250 140 176 125 170 56 24 50 8 27 7 90 10 215 180 0 4 15 M12 4
100S 2,4 415 275 217 250 160 205 112 164 63 28 60 8 31 7 100 12 215 180 0 4 15 M12 4
100L 2,4,6,8 420 275 217 250 160 200 140 185 63 28 60 8 31 7 100 12 215 180 0 4 15 M12 4
112МА 2,4,6,8 455 300 245 300 190 240 140 223 70 32 80 10 35 8 112 12 265 230 0 4 15 M12 4
112МВ 6,8 490 302 245 300 190 240 140 223 70 32 80 10 35 8 112 12 265 230 0 4 15 M12 4
132S 4,6,8 615 355 283 350 216 275 140 233 89 38 80 10 41 8 132 12 300 250 0 5 19 M16 4
132M 2,4,6,8 615 355 283 350 216 275 178 233 89 38 80 10 41 8 132 12 300 250 0 5 19 M16 4
160S 2 670 435 335 350 254 320 178 314 108 42 110 12 45 8 160 15 300 250 0 5 19 M16 4
4,6,8 670 435 335 350 254 320 178 314 108 48 110 14 51.5 9 160 15 300 250 0 5 19 M16 4
160М 2 670 435 335 350 254 320 210 314 108 42 110 12 45 8 160 15 300 250 0 5 19 M16 4
4,6,8 670 435 335 350 254 320 210 314 108 48 110 14 51.5 9 160 15 300 250 0 5 19 M16 4
180S 2 700 455 380 400 279 355 203 343 121 48 110 14 51.5 9 180 15 350 300 0 5 19 M16 4
4 738 455 380 400 279 355 203 343 121 55 110 16 59 10 180 15 350 300 0 5 19 M16 4
180М 2 769 455 380 400 279 355 241 350 121 48 110 14 51.5 9 180 15 350 300 0 5 19 M16 4
4,6,8 769 455 380 400 279 355 241 350 121 55 110 16 59 10 180 15 350 300 0 5 19 M16 4
200М 2 775 505 397 450 318 390 267 377 133 55 110 16 59 10 200 19 400 350 0 5 19 M16 8
4,6,8 800 505 397 450 318 390 267 377 133 60 140 18 64 11 200 19 400 350 0 5 19 M16 8
200L 2 775 505 397 450 318 390 305 377 133 55 110 16 59 10 200 19 400 350 0 5 19 M16 8
4,6,8 800 505 397 450 318 390 305 377 133 60 140 18 64 11 200 19 400 350 0 5 19 M16 8
225М 2 845 560 446 550 356 435 311 394 149 55 110 16 59 10 225 19 500 450 0 5 19 M16 8
4,6,8 845 560 446 550 356 435 311 394 149 65 140 18 69 11 225 19 500 450 0 5 19 M16 8
250S 2 930 635 485 550 406 484 311 445 168 65 140 18 69 11 250 24 500 450 0 5 19 M16 8
4,6,8,10 930 635 485 550 406 484 311 445 168 75 140 20 79.5 12 250 24 500 450 0 5 19 M16 8
250М 2 930 635 485 550 406 484 349 459 168 65 140 18 69 11 250 24 500 450 0 5 19 M16 8
4,6,8,10 930 635 485 550 406 484 349 459 168 75 140 20 79.5 12 250 24 500 450 0 5 19 M16 8
280S 2 1032 698 547 660 457 542 368 490 190 70 140 20 74.5 12 280 24 600 550 0 6 24 M20 8
4,6,8,10 1032 698 547 660 457 542 368 490 190 80 170 22 85 14 280 24 600 550 0 6 24 M20 8
280М 2 1045 698 547 660 457 542 419 529 190 70 140 20 74.5 12 280 24 600 550 0 6 24 M20 8
4,6,8,10 1075 698 547 660 457 542 419 529 190 80 170 22 85 14 280 24 600 550 0 6 24 M20 8
315S 2 1295 870 630 660 508 640 406 680 216 75 140 20 79.5 12 315 28 600 550 0 6 24 M20 8
4,6,8,10,12 1295 870 630 660 508 640 406 680 216 90 170 25 95 14 315 28 600 550 0 6 24 M20 8
315М 2 1325 870 630 660 508 640 457 680 216 75 140 20 79.5 12 315 28 600 550 0 6 24 M20 8
4,6,8,10,12 1325 870 630 660 508 640 457 680 216 90 170 25 95 14 315 28 600 550 0 6 24 M20 8
355S 2 1520 1010 730 800 610 735 500 775 254 85 170 22 90 14 355 28 740 680 0 6 24 M20 8
4,6,8,10,12 1520 1010 730 800 610 735 500 775 254 100 210 28 106 16 355 28 740 680 0 6 24 M20 8
355M 2 1525 1010 730 800 610 735 560 775 254 85 170 22 90 14 355 28 740 680 0 6 24 M20 8
4,6,8,10,12 1525 1010 730 800 610 735 560 775 254 100 210 28 106 16 355 28 740 680 0 6 24 M20 8
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM 2181, IM 3681
Тип Полюсов Габаритные размеры Установочные и присоединительные размеры
l30 h31 d30 b11 b10 l10 l11 l31 d1 l1 в1 h5 h1 h d10 d20 d25 l39 l20 d22 (S)
L HD AC AB A B ВВ C D E F GA GD H K M N R T FT (с резьбой Число отв.
АИР56А 2, 4 204 145 120 120 90 71 90 36 11 23 4 12,5 4 56 5,8 85 70 0 2,5 M6 4
АИР56В 204 145 120 120 90 71 90 36 11 23 4 12,5 4 56 5,8 85 70 0 2,5 M6 4
АИР63А 2, 4, 6 227 158 135 132 100 80 100 40 14 30 5 16 5 63 5,8 75/100 60/80 0 2.5/3 M5/M6 4
АИР63В 227 158 135 132 100 80 100 40 14 30 5 16 5 63 5,8 75/100 60/80 0 2.5/3 M5/M6 4
АИР71А 2, 4, 6 275 190 170 147 112 90 110 45 19 40 6 21,5 6 71 7 85 70 0 2,5 M6 4
АИР71В 2, 4, 6, 8 275 188 170 147 112 90 110 45 19 40 6 21,5 6 71 7 85 70 0 2,5 M6 4
АИР80(М)А 2, 4, 6, 8 322 190 190 165 125 100 120 50 22 50 6 24,5 6 80 10 100 80 0 3 M6 4
АИР80(М)В 322 206 190 165 125 100 120 50 22 50 6 24,5 6 80 10 100 80 0 3 M6 4
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM 10...2 (ДВУВАЛЬНЫЕ)
ВАЖНО: указанные размеры являются справочной характеристикой, фактические габаритные и присоединительные размеры могут отличаться от значений в каталоге или на сайте. Данные отличия не влияют на эксплуатационные характеристики оборудования.
Тип Полюсов Габаритные размеры Установочные и присоединительные размеры
l30 h31 d30 b11 b10 l10 l11 l31 d1 l1 в1 h5 h1 h d10 d20 d25 l39 l20 d22 (S)
L HD AC AB A B ВВ C D E F GA GD H K M N R T FT (с резьбой Число отв.
АИР56А 2, 4 204 145 120 120 90 71 90 36 11 23 4 12,5 4 56 5,8 85 70 0 2,5 M6 4
АИР56В 204 145 120 120 90 71 90 36 11 23 4 12,5 4 56 5,8 85 70 0 2,5 M6 4
АИР63А 2, 4, 6 227 158 135 132 100 80 100 40 14 30 5 16 5 63 5,8 75/100 60/80 0 2.5/3 M5/M6 4
АИР63В 227 158 135 132 100 80 100 40 14 30 5 16 5 63 5,8 75/100 60/80 0 2.5/3 M5/M6 4
АИР71А 2, 4, 6 275 190 170 147 112 90 110 45 19 40 6 21,5 6 71 7 85 70 0 2,5 M6 4
АИР71В 2, 4, 6, 8 275 188 170 147 112 90 110 45 19 40 6 21,5 6 71 7 85 70 0 2,5 M6 4
АИР80(М)А 2, 4, 6, 8 322 190 190 165 125 100 120 50 22 50 6 24,5 6 80 10 100 80 0 3 M6 4
АИР80(М)В 322 206 190 165 125 100 120 50 22 50 6 24,5 6 80 10 100 80 0 3 M6 4
  • Конструктивное исполнение по способу монтажа
  • Напряжение и частота питающей сети
Электродвигатели асинхронные трехфазные изготавливаются на номинальные напряжения: 380, 660, 220/380, 380/660 В при частоте 50 Гц по ГОСТ IEC 60034-1-2014. Возможно изготовление на другие номинальные напряжения и на частоту 60 Гц по согласованию с заказчиком. Однофазные двигатели предназначены для работы от сети переменного тока напряжением 220 В частотой 50 Гц.
  • Степень защиты
  • Режим работы
Электродвигатели общепромышленного назначения могут работать в различных режимах в соответствии с ГОСТ IEC 60034-1- 2014 и обозначаются S (1, 2, 3, 4, 5, 6, 7, 8), где:

S1 – продолжительный режим работы;

S2 – кратковременный режим работы;

S3 – периодический повторно-кратковременный режим работы;

S4 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов;

S5 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов и электрическим торможением;

S6 – перемежающийся режим работы;

S7 – периодический перемежающийся режим работы с влиянием пусковых процессов и электрическим торможением;

S8 – периодический перемежающийся режим работы с периодически меняющейся частотой вращения.
  • Климатическое исполнение
Двигатели могут использоваться в макроклиматических районах с климатом в условиях, определяемых категориями размещения по ГОСТ 15150-69.
  • Класс энергоэффективности
Электродвигатели с нормальным КПД и электродвигатели с повышенным КПД (энергосберегающие), и соответственно обозначение класса энергетической эффективности по международному стандарту IEC 60034-30:

IE1 - "стандартный" класс КПД;

IE2 - "повышенный" класс КПД;

IE3 - "премиум" класс КПД;

IE4 - "суперпремиум" класс КПД.
  • Схема подключения
