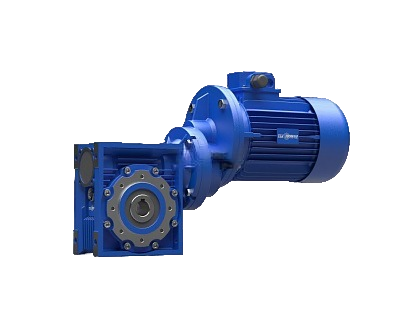

Цилиндро-червячные мотор-редукторы PCRV
В цилиндро-червячных мотор-редукторах серии PCRV представлены комбинированные редукторы. В первой ступени привода установлена зубчатая передача, во второй — червячная пара. Фактически это червячный мотор-редуктор NMRV с промежуточной цилиндрической ступенью. Такое сочетание обеспечивает агрегату большие передаточные числа (73 — 300).
Мотор-редуктор комплектуется асинхронным электродвигателем мощностью 0,09 — 2,2 кВт. Номинальный крутящий момент: 42 — 2150 Нм. Выходной вал имеет одно- или двухстороннее исполнение. На редуктор может монтироваться реактивная штанга для компенсации реактивного крутящего момента. Цилиндро-червячные мотор-редукторы PCRV выпускаются в 15 типоразмерах с разным межосевым расстоянием, в 6 вариантах монтажного исполнения.
Мотор-редуктор комплектуется асинхронным электродвигателем мощностью 0,09 — 2,2 кВт. Номинальный крутящий момент: 42 — 2150 Нм. Выходной вал имеет одно- или двухстороннее исполнение. На редуктор может монтироваться реактивная штанга для компенсации реактивного крутящего момента. Цилиндро-червячные мотор-редукторы PCRV выпускаются в 15 типоразмерах с разным межосевым расстоянием, в 6 вариантах монтажного исполнения.
Основные технические характеристики серии:
Двухступенчатые червячные мотор-редукторы PCRV-состоит из одноступенчатой цилиндрической ступени PC, (доступный в виде предступени )для червячных редукторов NMRV, WR, UD-RV. PC также может поставляться в виде отдельного блока для установки на любой тип мотор-редуктора.
Cостав мотор-редуктора:
Двухступенчатые червячные мотор-редукторы PCRV-состоит из одноступенчатой цилиндрической ступени PC, (доступный в виде предступени )для червячных редукторов NMRV, WR, UD-RV. PC также может поставляться в виде отдельного блока для установки на любой тип мотор-редуктора.
Cостав мотор-редуктора:
- Типоразмер цилиндрической ступени (РС63; РС71; PC80; РС90)
- Модель редуктора.
- Габарит редуктора.
- Передаточное число (5;7,5;10;15;20;25;30;40;50;60;80;100)
- Число оборотов выходного вала, об/мин.
- Мощность электродвигателя, кВт.
- Наличие электромагнитного тормоза у электродвигателя,
- Тип фланца электродвигателя (В5.)
- Фланец на выходном валу редуктора (FA;FB;FC;FD;FE).
- Исполнение с выходным валом (SS1;SS2;DS).
- Исполнение с реактивной штангой (А1;А2).
- Монтажное положение (В3;В6;В7;В8;V5;V6).
Габаритные и присоединительные размеры
| PCRV | A | В | С | C1 | D(H7) | E(h8) | F | G | H | H1 | Я | L | L1 | M | N | 0 | P | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 063/040 | 100 | 121.5 | 70 | 60 | 18(19) | 60 | 43 | 71 | 75 | 36.5 | 123 | 40 | 78 | 50 | 71.5 | 40 | 87 | 55 | 6.5 |
| 063/050 | 120 | 144 | 80 | 70 | 25(24) | 70 | 49 | 85 | 85 | 43.5 | 133 | 40 | 92 | 60 | 84 | 50 | 100 | 64 | 8.5 |
| 071/050 | 120 | 144 | 80 | 70 | 25(24) | 70 | 49 | 85 | 85 | 43.5 | 143 | 50 | 92 | 60 | 84 | 50 | 100 | 64 | 8.5 |
| 063/063 | 144 | 174 | 100 | 85 | 25(28) | 80 | 67 | 103 | 95 | 53 | 148 | 40 | 112 | 72 | 102 | 63 | 110 | 80 | 8.5 |
| 071/063 | 144 | 174 | 100 | 85 | 25(28) | 80 | 67 | 103 | 95 | 53 | 158 | 50 | 112 | 72 | 102 | 63 | 110 | 80 | 8.5 |
| 071/075 | 172 | 205 | 120 | 90 | 28(35) | 95 | 72 | 112 | 115 | 57 | 176 | 50 | 120 | 86 | 119 | 75 | 140 | 93 | 11 |
| 080/075 | 172 | 205 | 120 | 90 | 28(35) | 95 | 72 | 112 | 115 | 57 | 186 | 63 | 120 | 86 | 119 | 75 | 140 | 93 | 11 |
| 071/090 | 206 | 238 | 140 | 100 | 35(38) | 110 | 74 | 130 | 130 | 67 | 193 | 50 | 140 | 103 | 135 | 90 | 160 | 102 | 13 |
| 080/090 | 206 | 238 | 140 | 100 | 35(38) | 110 | 74 | 130 | 130 | 67 | 203 | 63 | 140 | 103 | 135 | 90 | 160 | 102 | 13 |
| 080(090)/110 | 252.5 | 295 | 170 | 115 | 42 | 130 | - | 144 | 165 | 74 | 233 | 63 | 155 | 127.5 | 167.5 | 110 | 200 | 125 | 14 |
| 080(090)/130 | 292.5 | 335 | 200 | 120 | 45 | 180 | - | 155 | 215 | 81 | 253 | 63 | 170 | 147.5 | 187.5 | 130 | 250 | 140 | 16 |
| PCRV | S | T | V | PA | PB | PC | РЕ | PM | PN | ПО | PP | PQ | b | t | α | α1 | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 063/040 | 26 | 6.5 | 35 | 67 | 7 | 4 | M6x8(n=4) | 75 | 60 | 9(n=4) | 110 | 95 | 6(6) | 20.8(21.8) | 45° | 45° | 3.9 |
| 063/050 | 30 | 7 | 40 | 90 | 9 | 5 | M8x10(n=4) | 85 | 70 | 11(n=4) | 125 | 110 | 8(8) | 28.3(27.3) | 45° | 45° | 5.2 |
| 071/050 | 30 | 7 | 40 | 90 | 9 | 5 | M8x10(n=4) | 85 | 70 | 11(n=4) | 125 | 110 | 8(8) | 28.3(27.3) | 45° | 45° | 5.8 |
| 063/063 | 36 | 8 | 50 | 82 | 10 | 6 | M8x14(n=8) | 150 | 115 | 11(n=4) | 180 | 142 | 8(8) | 28.3(31.3) | 45° | 45° | 7.9 |
| 071/063 | 36 | 8 | 50 | 82 | 10 | 6 | M8x14(n=8) | 150 | 115 | 11(n=4) | 180 | 142 | 8(8) | 28.3(31.3) | 45° | 45° | 8.5 |
| 071/075 | 40 | 10 | 60 | 111 | 13 | 6 | M8x14(n=8) | 165 | 130 | 14(n=4) | 200 | 170 | 8(10) | 31.3(38.3) | 45° | 45° | 11.3 |
| 080/075 | 40 | 10 | 60 | 111 | 13 | 6 | M8x14(n=8) | 165 | 130 | 14(n=4) | 200 | 170 | 8(10) | 31.3(38.3) | 45° | 45° | 13.1 |
| 071/090 | 45 | 11 | 70 | 111 | 13 | 6 | M10x18(n=8) | 175 | 152 | 14(n=4) | 210 | 200 | 10(10) | 38.3(41.3) | 45° | 45° | 15.3 |
| 080/090 | 45 | 11 | 70 | 111 | 13 | 6 | M10x18(n=8) | 175 | 152 | 14(n=4) | 210 | 200 | 10(10) | 38.3(41.3) | 45° | 45° | 17.2 |
| 080(090)/110 | 50 | 14 | 85 | 131 | 15 | 6 | M10x18(n=8) | 230 | 170 | 14(n=8) | 280 | 260 | 12 | 45.3 | 45° | 45° | 39 |
| 080(090)/130 | 60 | 15 | 100 | 140 | 15 | 6 | M12x21(n=8) | 255 | 180 | 16(n=8) | 320 | 290 | 14 | 48.8 | 45° | 22.5° | 52.2 |
| RV | 030 | 040 | 050 | 063 | 075 | 090 | 110 | 130 | 150 |
|---|---|---|---|---|---|---|---|---|---|
| B3 | 0.042 | 0.081 | 0.153 | 0.3 | 0.58 | 1.02 | 3.02 | 4.55 | 7 |
| B8 | 2.25 | 3.35 | 5.1 | ||||||
| B6,B7 | 2.55 | 3.55 | 5.4 | ||||||
| V5,V6 | 3.02 | 4.55 | 7 |
| PC | i | Р2 | Р1 |
|---|---|---|---|
| 63 | 3 | 63B14/71B14 | 63B5 |
| 71 | 3.17 | 71B14/80B14 | 71B5 |
| 80 | 3 | 80B14/100B14 | 80B5 |
| 90 | 2.43 | 80B14/100B14 | 90B5 |
| PC063 | PC071 | PC080 | PC090 |
|---|---|---|---|
| 0.18 | 0.28 | 0.31 | 0.31 |
Схема типового обозначения
Документация
Технические характеристики мотор-редукторов PCRV
Монтажные позиции
Размеры фланцев цилиндрической ступени
Объём заливаемого масла в червячный редуктор, л
Объём заливаемого масла в цилиндрическую ступень, л
PCRV - 080/110 - 180 - 7,8 - 0,75 - FL1 - B3
- PCRV - мотор-редуктор двухступенчатый цилиндро-червячный
- 080/110 - типоразмер цилиндрической ступени 080, червячной ступени 110
- 180 - передаточное число
- 7,8 - частота вращения выходного вала, об/мин
- 0,75 - мощность электродвигателя, кВт
- FL1 - исполнение с фланцем
- B3 - монтажная позиция
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Тип мотор-редуктора | Двигатель IEC | Радиальная нагрузка, Н |
|---|---|---|---|---|---|---|---|
| 0.09 | 12.0 | 47 | 1.3 | 75 | PC063+NMRV040 | 63B6 | 3283 |
| 10.0 | 51 | 1.4 | 90 | 3488 | |||
| 7.5 | 62 | 1.1 | 120 | 3490 | |||
| 6.0 | 72 | 0.8 | 150 | PC063+NMRV040 | 3490 | ||
| 5.0 | 79 | 0.7 | 180 | 3490 | |||
| 6.0 | 73 | 1.6 | 150 | PC063+NMRV050 | 4840 | ||
| 5.0 | 81 | 1.3 | 180 | 4840 | |||
| 3.8 | 94 | 0.9 | 240 | 4840 | |||
| 3.0 | 106 | 0.7 | 300 | 4840 | |||
| 3.8 | 99 | 1.7 | 240 | PC063+NMRV063 | 6270 | ||
| 3.0 | 109 | 1.4 | 300 | 6270 | |||
| 0.12 | 18.7 | 42 | 1.2 | 75 | PC063+NMRV040 | 63A4 | 2833 |
| 15.6 | 46 | 1.2 | 90 | 3011 | |||
| 11.7 | 57 | 0.9 | 120 | 3314 | |||
| 9.3 | 66 | 0.7 | 150 | 3490 | |||
| 7.8 | 74 | 0.6 | 180 | 3490 | |||
| 12.0 | 62 | 1.0 | 75 | PC063+NMRV040 | 63C6 | 3283 | |
| 10.0 | 68 | 1.1 | 90 | 3488 | |||
| 7.5 | 83 | 0.8 | 120 | 3490 | |||
| 9.3 | 68 | 1.3 | 150 | PC063+NMRV050 | 63A4 | 4840 | |
| 7.8 | 75 | 1.1 | 180 | 4840 | |||
| 5.8 | 88 | 0.8 | 240 | 4840 | |||
| 4.7 | 98 | 0.7 | 300 | 4840 | |||
| 12.0 | 63 | 1.7 | 75 | PC063+NMRV050 | 63C6 | 4506 | |
| 10.0 | 70 | 2.1 | 90 | 4788 | |||
| 7.5 | 84 | 1.5 | 120 | 4840 | |||
| 6.0 | 97 | 1.2 | 150 | 4840 | |||
| 5.0 | 108 | 1.0 | 180 | 4840 | |||
| 3.8 | 125 | 0.7 | 240 | 4840 | |||
| 5.8 | 92 | 1.5 | 240 | PC063+NMRV063 | 63A4 | 6270 | |
| 4.7 | 103 | 1.2 | 300 | 6270 | |||
| 6.0 | 101 | 2.1 | 150 | PC063+NMRV063 | 63C6 | 6270 | |
| 5.0 | 112 | 1.8 | 180 | 6270 | |||
| 3.8 | 131 | 1.3 | 240 | 6270 | |||
| 3.0 | 145 | 1.0 | 300 | 6270 | |||
| 0.18 | 18.7 | 64 | 0.8 | 75 | PC063+NMRV040 | 63B4 | 2833 |
| 15.6 | 70 | 0.8 | 90 | 3011 | |||
| 11.7 | 85 | 0.6 | 120 | 3314 | |||
| 18.7 | 64 | 1.4 | 75 | PC063+NMRV050 | 3889 | ||
| 15.6 | 71 | 1.5 | 90 | 4132 | |||
| 11.7 | 87 | 1.1 | 120 | 4548 | |||
| 9.3 | 101 | 0.9 | 150 | 4840 | |||
| 7.8 | 113 | 0.7 | 180 | 4840 | |||
| 5.8 | 133 | 0.6 | 240 | 4840 | |||
| 12.0 | 95 | 1.2 | 75 | PC071+NMRV050 | 71A6 | 4506 | |
| 10.0 | 105 | 1.4 | 90 | 4788 | |||
| 7.5 | 126 | 1.0 | 120 | 4840 | |||
| 9.3 | 103 | 1.7 | 150 | PC063+NMRV063 | 63B4 | 6270 | |
| 7.8 | 117 | 1.4 | 180 | 6270 | |||
| 5.8 | 139 | 1.0 | 240 | 6270 | |||
| 4.7 | 155 | 0.8 | 300 | 6270 | |||
| 12.0 | 97 | 2.2 | 75 | PC071+NMRV063 | 71A6 | 5889 | |
| 10.0 | 107 | 2.4 | 90 | 6259 | |||
| 7.5 | 131 | 1.8 | 120 | 6270 | |||
| 6.0 | 152 | 1.4 | 150 | 6270 | |||
| 5.0 | 168 | 1.2 | 180 | 6270 | |||
| 3.8 | 197 | 0.9 | 240 | 6270 | |||
| 3.0 | 218 | 0.7 | 300 | 6270 | |||
| 5.0 | 179 | 1.7 | 180 | PC071+NMRV075 | 7380 | ||
| 3.8 | 211 | 1.2 | 240 | 7380 | |||
| 3.0 | 235 | 1.0 | 300 | 7380 | |||
| 0.25 | 18.7 | 88 | 1.0 | 75 | PC071+NMRV050 | 71А4 | 3889 |
| 15.6 | 98 | 1.1 | 90 | 4132 | |||
| 11.7 | 121 | 0.8 | 120 | 4548 | |||
| 18.7 | 91 | 1.8 | 75 | PC071+NMRV063 | 5083 | ||
| 15.6 | 100 | 2.0 | 90 | 5401 | |||
| 11.7 | 125 | 1.5 | 120 | 5945 | |||
| 9.3 | 143 | 1.2 | 150 | 6270 | |||
| 7.8 | 163 | 1.0 | 180 | 6270 | |||
| 5.8 | 192 | 0.7 | 240 | 6270 | |||
| 4.7 | 215 | 0.6 | 300 | 6270 | |||
| 12.0 | 135 | 1.6 | 75 | PC071+NMRV063 | 71В6 | 5889 | |
| 10.0 | 148 | 1.8 | 90 | 6259 | |||
| 7.5 | 181 | 1.3 | 120 | 6270 | |||
| 6.0 | 211 | 1.0 | 150 | 6270 | |||
| 9.3 | 151 | 1.7 | 150 | PC071+NMRV075 | 71А4 | 7380 | |
| 7.8 | 172 | 1.4 | 180 | 7380 | |||
| 5.8 | 201 | 1.1 | 240 | 7380 | |||
| 4.7 | 230 | 0.9 | 300 | 7380 | |||
| 12.0 | 139 | 2.4 | 75 | 71В6 | 6952 | ||
| 10.0 | 155 | 2.5 | 90 | 7380 | |||
| 7.5 | 191 | 1.9 | 120 | 7380 | |||
| 6.0 | 219 | 1.5 | 150 | 7380 | |||
| 5.0 | 248 | 1.2 | 180 | 7380 | |||
| 5.0 | 263 | 1.9 | 180 | PC071+NMRV090 | 8180 | ||
| 3.8 | 318 | 1.4 | 240 | 8180 | |||
| 3.0 | 358 | 1.1 | 300 | 8180 | |||
| 0.37 | 18.7 | 134 | 1.2 | 75 | PC071+NMRV063 | 71B4 | 5083 |
| 15.6 | 148 | 1.4 | 90 | 5401 | |||
| 11.7 | 185 | 1.0 | 120 | 5945 | |||
| 9.3 | 212 | 0.8 | 150 | 6270 | |||
| 18.7 | 138 | 1.8 | 75 | PC071+NMRV075 | 6000 | ||
| 15.6 | 154 | 1.9 | 90 | 6375 | |||
| 11.7 | 191 | 1.5 | 120 | 7017 | |||
| 9.3 | 223 | 1.1 | 150 | 7380 | |||
| 7.8 | 254 | 0.9 | 180 | 7380 | |||
| 12.0 | 206 | 1.6 | 75 | PC080+NMRV075 | 80A6 | 6952 | |
| 10.0 | 230 | 1.7 | 90 | 7380 | |||
| 7.5 | 283 | 1.3 | 120 | 7380 | |||
| 6.0 | 324 | 1.0 | 150 | 7380 | |||
| 7.8 | 268 | 1.5 | 180 | PC071+NMRV090 | 71B4 | 8180 | |
| 5.8 | 321 | 1.1 | 240 | 8180 | |||
| 4.7 | 371 | 0.9 | 300 | 8180 | |||
| 6.0 | 347 | 1.6 | 150 | PC080+NMRV090 | 80A6 | 8180 | |
| 5.0 | 389 | 1.3 | 180 | 8180 | |||
| 3.8 | 471 | 1.0 | 240 | 8180 | |||
| 3.8 | 509 | 1.5 | 240 | PC080+NMRV105 | 10320 | ||
| 3.0 | 577 | 1.2 | 300 | 10320 | |||
| 3.8 | 509 | 1.6 | 240 | PC080+NMRV110 | 10320 | ||
| 3.0 | 577 | 1.3 | 300 | 10320 | |||
| 0.55 | 18.7 | 200 | 0.8 | 75 | PC071+NMRV063 | 80A4 | 5083 |
| 15.6 | 219 | 0.9 | 90 | 5401 | |||
| 18.7 | 205 | 1.2 | 75 | PC071+NMRV075 | 6000 | ||
| 15.6 | 230 | 1.3 | 90 | 6375 | |||
| 11.7 | 284 | 1.0 | 120 | 7017 | |||
| 18.7 | 205 | 1.2 | 75 | 6000 | |||
| 15.6 | 230 | 1.3 | 90 | 6375 | |||
| 11.7 | 284 | 1.0 | 120 | 7017 | |||
| 9.3 | 332 | 0.8 | 150 | 7380 | |||
| 12.0 | 306 | 1.1 | 75 | 80A6 | 6952 | ||
| 10.0 | 341 | 1.1 | 90 | 7380 | |||
| 15.6 | 240 | 2.3 | 90 | PC080+NMRV090 | 80A4 | 7054 | |
| 11.7 | 297 | 1.6 | 120 | 7764 | |||
| 9.3 | 355 | 1.3 | 150 | 8180 | |||
| 7.8 | 398 | 1.0 | 180 | 8180 | |||
| 10.0 | 357 | 2.0 | 90 | 80B6 | 8174 | ||
| 7.5 | 441 | 1.4 | 120 | 8180 | |||
| 6.0 | 516 | 1.1 | 150 | 8180 | |||
| 5.0 | 578 | 0.9 | 180 | 8180 | |||
| 7.8 | 425 | 1.7 | 180 | PC080+NMRV105 | 80A4 | 10320 | |
| 5.8 | 513 | 1.2 | 240 | 10320 | |||
| 4.7 | 597 | 1.0 | 300 | 10320 | |||
| 7.5 | 462 | 2.2 | 120 | 80A4 | 10320 | ||
| 6.0 | 552 | 1.8 | 150 | 10320 | |||
| 5.0 | 620 | 1.5 | 180 | 10320 | |||
| 3.8 | 756 | 1.0 | 240 | 10320 | |||
| 7.8 | 425 | 1.8 | 180 | PC080+NMRV110 | 80A4 | 10320 | |
| 5.8 | 513 | 1.3 | 240 | 10320 | |||
| 4.7 | 597 | 1.0 | 300 | 10320 | |||
| 7.5 | 462 | 2.6 | 120 | 80B6 | 10320 | ||
| 6.0 | 552 | 2.0 | 150 | 10320 | |||
| 5.0 | 620 | 1.6 | 180 | 10320 | |||
| 3.8 | 756 | 1.1 | 240 | 10320 | |||
| 3.8 | 756 | 1.6 | 240 | PC080+NMRV130 | 13500 | ||
| 3.0 | 858 | 1.3 | 300 | 13500 | |||
| 0.75 | 18.7 | 280 | 0.9 | 75 | PC080+NMRV075 | 80B4 | 6000 |
| 15.6 | 313 | 1.0 | 90 | 6375 | |||
| 15.6 | 327 | 1.7 | 90 | PC080+NMRV090 | 7054 | ||
| 11.7 | 405 | 1.2 | 120 | 7764 | |||
| 9.3 | 483 | 0.9 | 150 | 8180 | |||
| 7.8 | 543 | 0.7 | 180 | 8180 | |||
| 11.7 | 430 | 1.9 | 120 | PC080+NMRV105 | 9811 | ||
| 9.3 | 506 | 1.6 | 150 | 10320 | |||
| 7.8 | 580 | 1.2 | 180 | 10320 | |||
| 5.8 | 700 | 0.9 | 240 | 10320 | |||
| 12.4 | 393 | 2.8 | 73 | PC090+NMRV105 | 90S6 | 9614 | |
| 9.3 | 508 | 2.0 | 96.8 | 10320 | |||
| 7.4 | 607 | 1.6 | 121 | 10320 | |||
| 6.2 | 682 | 1.3 | 145.2 | 10320 | |||
| 4.6 | 832 | 0.9 | 193.6 | 10320 | |||
| 11.7 | 430 | 2.2 | 120 | PC080+NMRV110 | 80В4 | 9811 | |
| 9.3 | 506 | 1.7 | 150 | 10320 | |||
| 7.8 | 580 | 1.3 | 180 | 10320 | |||
| 5.8 | 700 | 0.9 | 240 | 10320 | |||
| 12.4 | 393 | 3.2 | 73 | PC090+NMRV110 | 90S6 | 9614 | |
| 9.3 | 508 | 2.3 | 96.8 | 10320 | |||
| 7.4 | 607 | 1.8 | 121 | 10320 | |||
| 6.2 | 682 | 1.5 | 145.2 | 10320 | |||
| 4.6 | 832 | 1.0 | 193.6 | 10320 | |||
| 5.8 | 712 | 1.4 | 240 | PC080+NMRV130 | 80В4 | 13500 | |
| 4.7 | 813 | 1.1 | 300 | 13500 | |||
| 12.4 | 399 | 4.4 | 73 | PC090+NMRV130 | 90S6 | 12575 | |
| 9.3 | 508 | 3.2 | 96.8 | 13500 | |||
| 7.4 | 607 | 2.6 | 121 | 13500 | |||
| 6.2 | 682 | 2.1 | 145.2 | 13500 | |||
| 4.6 | 832 | 1.5 | 193.6 | 13500 | |||
| 3.7 | 944 | 1.2 | 242 | 13500 | |||
| 1.1 | 12.4 | 576 | 1.9 | 73 | PC090+NMRV105 | 90L6 | 9614 |
| 9.3 | 746 | 1.4 | 96.8 | 10320 | |||
| 7.4 | 890 | 1.1 | 121 | 10320 | |||
| 6.2 | 1000 | 0.9 | 145.2 | 10320 | |||
| 19.3 | 392 | 2.2 | 73 | 90S4 | 8298 | ||
| 14.5 | 508 | 1.6 | 96.8 | 9133 | |||
| 11.6 | 599 | 1.3 | 121 | 9838 | |||
| 9.6 | 686 | 1.0 | 145.2 | 10320 | |||
| 7.2 | 828 | 0.8 | 193.6 | 10320 | |||
| 12.4 | 576 | 2.2 | 73 | PC090+NMRV110 | 90L6 | 9614 | |
| 9.3 | 746 | 1.6 | 96.8 | 10320 | |||
| 7.4 | 890 | 1.2 | 121 | 10320 | |||
| 6.2 | 1000 | 1.0 | 145.2 | 10320 | |||
| 19.3 | 392 | 2.5 | 73 | 90S4 | 8298 | ||
| 14.5 | 508 | 1.8 | 96.8 | 9133 | |||
| 11.6 | 599 | 1.5 | 121 | 9838 | |||
| 9.6 | 686 | 1.1 | 145.2 | 10320 | |||
| 7.2 | 828 | 0.8 | 193.6 | 10320 | |||
| 12.4 | 585 | 3.0 | 73 | PC090+NMRV130 | 90L6 | 12575 | |
| 9.3 | 746 | 2.2 | 96.8 | 13500 | |||
| 7.4 | 890 | 1.7 | 121 | 13500 | |||
| 6.2 | 1000 | 1.4 | 145.2 | 13500 | |||
| 4.6 | 1220 | 1.0 | 193.6 | 13500 | |||
| 19.3 | 398 | 3.5 | 73 | 90S4 | 10853 | ||
| 14.5 | 508 | 2.6 | 96.8 | 11945 | |||
| 11.6 | 608 | 2.0 | 121 | 12868 | |||
| 9.6 | 686 | 1.6 | 145.2 | 13500 | |||
| 7.2 | 843 | 1.2 | 193.6 | 13500 | |||
| 5.8 | 962 | 0.9 | 242 | 13500 | |||
| 1.5 | 19.3 | 535 | 1.6 | 73 | PC090+NMRV105 | 90L4 | 8298 |
| 14.5 | 693 | 1.2 | 96.8 | 9133 | |||
| 11.6 | 817 | 1.0 | 121 | 9838 | |||
| 9.6 | 936 | 0.8 | 145.2 | 10320 | |||
| 19.3 | 535 | 1.9 | 73 | PC090+NMRV110 | 8298 | ||
| 14.5 | 693 | 1.3 | 96.8 | 9133 | |||
| 11.6 | 817 | 1.1 | 121 | 9838 | |||
| 9.6 | 936 | 0.8 | 145.2 | 10320 | |||
| 19.3 | 542 | 2.6 | 73 | PC090+NMRV130 | 10853 | ||
| 14.5 | 693 | 1.9 | 96.8 | 11945 | |||
| 11.6 | 830 | 1.5 | 121 | 12868 | |||
| 9.6 | 936 | 1.1 | 145.2 | 13500 | |||
| 7.2 | 1149 | 0.8 | 194 | 13500 | |||
| 2.2 | 38.6 | 398 | 1.8 | 73 | PC090+NMRV105 | 90L2 | 6586 |
| 28.9 | 516 | 1.3 | 96.8 | 7249 | |||
| 23.1 | 617 | 1.1 | 121 | 7809 | |||
| 38.6 | 398 | 2.1 | 73 | PC090+NMRV110 | 6586 | ||
| 28.9 | 516 | 1.5 | 96.8 | 7249 | |||
| 23.1 | 617 | 1.2 | 121 | 7809 | |||
| 38.6 | 409 | 2.9 | 73 | PC090+NMRV130 | 8614 | ||
| 28.9 | 545 | 2.0 | 96.8 | 9481 | |||
| 23.1 | 654 | 1.6 | 121 | 10213 | |||
| 19.3 | 752 | 1.3 | 145.2 | 10853 |
