Общепромышленные электродвигатели MS (AT)
  • Трехфазные асинхронные электродвигатели AТ, MS производятся в легких, устойчивых к коррозии алюминиевых корпусах с классом защиты IP55. В серии представлены приводы мощностью 0,06 — 18,5 кВт. Номинальная скорость вращения — от 750 до 3000 об/мин. Напряжение питания — 220/380/660 В. Режим работы — продолжительный S1. Двигатели АТ, MS соответствуют стандартам IEC, отличаются малошумностью, низким уровнем вибрации, простотой монтажа.
  • Структура условного обозначения
1. Тип электродвигателя.(MS; AT.)
2. Габарит электродвигателя.(56...225)
3. Число полюсов.(2; 4; 6; 8.)
4. Мощность, (0.06...90.кВт)
5. Частота вращения, (3000; 1500; 1000; 750 / об/мин)
6. Напряжение питания. ( 220/380; 380/660. V)
7. Монтажное исполнение. (B3; B5; B14; B34; B35.)
8. Дополнительные опции.
  • Технические характеристики общепромышленных электродвигателей
Типоразмер Мощность (кВт) Напряжение (В) Сила тока (A) Частота вращения (об/мин) КПД (%) Коэфф. мощности Tslart/Tn Tmax/Tn Ist/In Масса (кг)
3000 об/мин
(AT)MS561-2 0.09 220/380 0.59/0.34 2758 59.0 0.68 2.30 2.40 6.00 3.2
(AT)MS562-2 0.12 220/380 0.70/0.41 2780 63.0 0.71 2.30 2.40 6.00 3.4
(AT)MS631-2 0.18 220/380 0.91/0.53 2715 65.0 0.80 2.20 2.40 6.00 4
(AT)MS632-2 0.25 220/380 1.19/0.69 2715 68.0 0.81 2.20 2.40 6.00 4.5
(AT)MS711-2 0.37 220/380 1.71/0.99 2690 70.0 0.81 2.20 2.40 6.00 6
(AT)MS712-2 0.55 220/380 2.41/1.40 2715 73.0 0.82 2.20 2.40 6.00 6.5
(AT)MS801-2 0.75 220/380 3.29/1.90 2730 72.1 0.83 2.20 2.40 6.00 9.3
(AT)MS802-2 1.1 220/380 4.58/2.65 2746 75.0 0.84 2.20 2.40 6.00 10
(AT)MS90S-2 1.5 220/380 6.07/3.51 2715 77.2 0.84 2.20 2.40 6.00 14
(AT)MS90L-2 2.2 220/380 8.52/4.93 2772 79.7 0.85 2.20 2.40 6.00 16
(AT)MS100L-2 3.0 220/380 11.1/6.43 2870 81.5 0.87 2.20 2.30 7.00 21
(AT)MS112M-2 4.0 220/380 14.4/8.31 2890 83.1 0.88 2.50 2.70 7.00 27
(AT)MS132S1-2 5.5 380/660 11.21/6.45 2910 84.7 0.88 2.50 2.70 7.50 39
(AT)MS132S2-2 7.5 380/660 15.06/8.67 2900 86.0 0.88 2.50 2.70 7.50 44
(AT)MS160M1-2 11 380/660 21.44/12.34 2950 87.6 0.89 2.00 2.20 7.00 86
(AT)MS160M2-2 15 380/660 28.87/16.62 2970 88.7 0.89 2.00 2.20 7.00 87
(AT)MS160L-2 18.5 380/660 34.97/20.14 2970 89.3 0.90 2.00 2.20 7.00 94
1500 об/мин
(AT)MS561-4 0.06 220/380 0.50/0.29 1371 53.0 0.59 2.30 2.40 6.00 3
(AT)MS562-4 0.09 220/380 0.70/0.41 1350 55.0 0.61 2.30 2.40 6.00 3.4
(AT)MS631-4 0.12 220/380 0.77/0.44 1350 57.0 0.72 2.20 2.40 6.00 3.5
(AT)MS632-4 0.18 220/380 1.08/0.62 1340 60.0 0.73 2.20 2.40 6.00 4.9
(AT)MS711-4 0.25 220/380 1.36/0.79 1390 65.0 0.74 2.20 2.40 6.00 6
(AT)MS712-4 0.37 220/380 1.93/1.12 1375 67.0 0.75 2.20 2.40 6.00 6.4
(AT)MS801-4 0.55 220/380 2.71/1.57 1370 71.0 0.75 2.20 2.40 6.00 9
(AT)MS802-4 0.75 220/380 3.59/2.08 1380 75.1 0.76 2.20 2.40 6.00 10.5
(AT)MS90S-4 1.1 220/380 5.00/2.89 1390 75.0 0.77 2.20 2.40 6.00 13.5
(AT)MS90L-4 1.5 220/380 6.45/3.74 1400 77.2 0.79 2.20 2.40 6.00 16
(AT)MS100L1-4 2.2 220/380 8.94/5.18 1430 79.7 0.81 2.20 2.30 7.00 20
(AT)MS100L2-4 3.0 220/380 11.8/6.82 1430 81.5 0.82 2.20 2.30 7.00 24
(AT)MS112M-4 4.0 380/660 15.4/8.92 1430 83.1 0.82 2.20 2.30 7.00 30.5
(AT)MS132S-4 5.5 380/660 11.89/6.84 1440 84.7 0.83 2.20 2.20 7.00 44
(AT)MS132M-4 7.5 380/660 15.77/9.08 1450 86.0 0.84 2.20 2.20 7.00 54.5
(AT)MS160M-4 11 380/660 22.71/13.08 1460 87.6 0.84 2.00 2.20 7.00 89
(AT)MS160L1-4 15 380/660 30.23/17.40 1460 88.7 0.85 2.00 2.20 7.00 108
1000 об/мин
(AT)MS90S-6 0.75 220/380 3.91/2.26 930 70.0 0.72 2.20 2.20 5.50 12
(AT)MS90L-6 1.1 220/380 5.42/3.14 930 72.9 0.73 2.20 2.20 5.50 16
(AT)MS100L-6 1.5 220/380 6.98/4.04 945 75.2 0.75 2.20 2.20 6.00 20
(AT)MS112M-6 2.2 220/380 9.78/5.66 945 77.7 0.76 2.20 2.20 6.00 26.5
(AT)MS132S-6 3.0 220/380 13.0/4.33 960 79.7 0.76 2.00 2.00 6.50 34
(AT)MS132M1-6 4.0 380/660 17.0/9.82 960 81.4 0.76 2.00 2.00 6.50 46.5
(AT)MS132M2-6 5.5 380/660 13.06/7.52 960 83.1 0.77 2.00 2.00 6.50 54
(AT)MS160M-6 7.5 380/660 17.47/10.06 970 84.7 0.77 2.00 2.00 6.50 80
(AT)MS160L6 11.0 380/660 24.80/14.28 970 86.4 0.78 2.00 2.00 6.50 103
750 об/мин
(AT)MS132S-8 2.2 220/380 10.4/6.04 720 78.0 0.71 2.00 2.00 6.00 36
(AT)MS132M-8 3.0 220/380 13.7/7.90 720 79.0 0.73 2.00 2.00 5.50 43
(AT)MS160M1-8 4.0 220/380 17.8/10.28 720 81.0 0.73 2.00 2.00 6.00 61
(AT)MS160M2-8 5.5 380/660 13.6/7.83 720 83.0 0.74 2.00 2.00 6.00 80
(AT)MS160L-8 7.5 380/660 17.77/10.23 720 85.5 0.75 2.00 2.00 6.00 102
  • Габаритные и установочно-присоединительные размеры

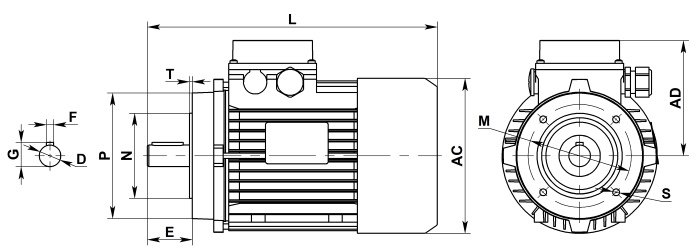

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM B14

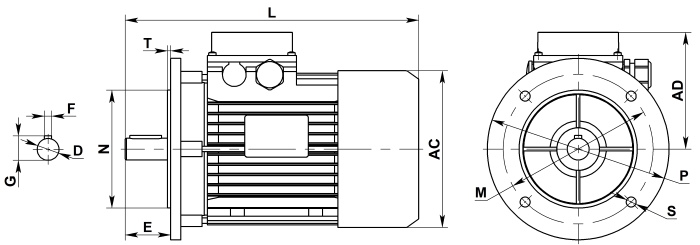

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM B5

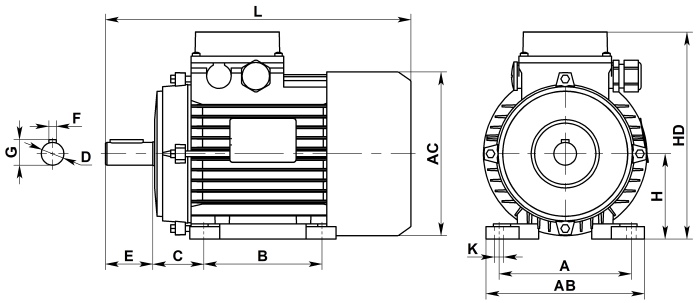

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM B3
Типоразмер Присоединительные размеры (мм) Габаритные размеры (мм)
IMB3 IMB14 IMB5
A В С D E F G H К M N P S T M N P S T AB AC AD HD L
56 90 71 36 9 20 3 10.2 56 5.8 65 50 80 M5 2.5 100 80 120 7 3.0 108 110 100 156 195
63 100 80 40 11 23 4 12.5 63 7 75 60 90 M5 2.5 115 95 140 10 3.0 125 120 109 172 213
71 112 90 45 14 30 5 16 71 7 85 70 105 M6 2.5 130 110 160 10 3.5 132 139 117 188 255
80 125 100 50 19 40 6 21.5 80 10 100 80 120 M6 3.0 165 130 200 12 3.5 160 158 135 215 285
90S 140 100 56 24 50 8 27 90 10 115 95 140 M8 3.0 165 130 200 12 3.5 176 175 145 235 304
90L 140 125 56 24 50 8 27 90 10 115 95 140 M8 3.0 165 130 200 12 3.5 176 175 145 235 329
100L 160 140 63 28 60 8 32 100 12 130 110 160 M8 3.5 215 180 250 14.5 4.0 196 196 155 255 372
112М 190 140 70 28 60 8 32 112 12 130 110 160 M8 3.5 215 180 250 14.5 4.0 219 219 172 284 394
132S 216 140 89 38 80 10 41 132 12 165 130 200 M10 3.5 265 230 300 14.5 4.0 256 258 192 324 462
132М 216 178 89 38 80 10 41 132 12 165 130 200 M10 3.5 265 230 300 14.5 4.0 256 258 192 324 500
160М 254 210 108 42 110 12 45 160 14.5 215 180 250 M12 4.0 300 250 350 18.5 5.0 302 314 246 406 617
160L 254 254 108 42 110 12 45 160 14.5 215 180 250 M12 4.0 300 250 350 18.5 5.0 302 314 246 406 661

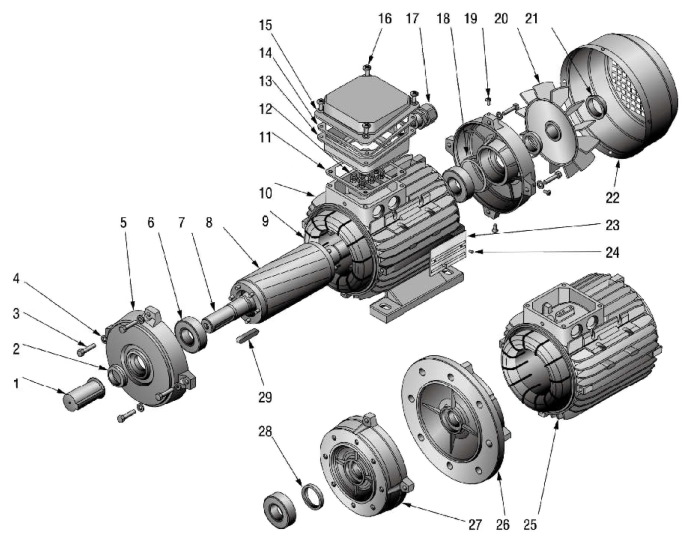

  • Конструкция электродвигателя
  • Напряжение и частота питающей сети
Электродвигатели асинхронные трехфазные изготавливаются на номинальные напряжения: 220/380, 380/660 В при частоте 50 Гц . В.
  • Степень защиты
  • Режим работы
Электродвигатели общепромышленного назначения могут работать в различных режимах и обозначаются S (1, 2, 3, 4, 5, 6, 7, 8), где:

S1 – продолжительный режим работы;

S2 – кратковременный режим работы;

S3 – периодический повторно-кратковременный режим работы;

S4 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов;

S5 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов и электрическим торможением;

S6 – перемежающийся режим работы;

S7 – периодический перемежающийся режим работы с влиянием пусковых процессов и электрическим торможением;

S8 – периодический перемежающийся режим работы с периодически меняющейся частотой вращения.
  • Класс энергоэффективности
Электродвигатели с нормальным КПД и электродвигатели с повышенным КПД (энергосберегающие), и соответственно обозначение класса энергетической эффективности по международному стандарту IEC 60034-30:

IE1 - "стандартный" класс КПД;

IE2 - "повышенный" класс КПД;

IE3 - "премиум" класс КПД;

IE4 - "суперпремиум" класс КПД.
  • Схема подключения
