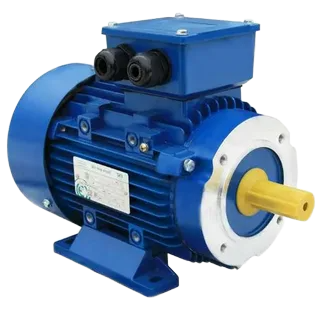

Общепромышленные электродвигатели АИС

Асинхронные электродвигатели типа АИС соответствуют нормам CENELEC и стандартам DIN по присоединительным и установочным размерам. Двигатели предназначены для применения в качестве электроприводов агрегатов и механизмов в различных отраслях промышленности, сельского хозяйства, систем вентиляции и водоснабжения, а также данная серия идеально подходит для комплектации приводных механизмов импортного производства.
Электродвигатели могут быть оснащены РТС-термисторами или датчиками pt100 для защиты обмоток статора от перегрева, а также датчиками pt100 для защиты подшипниковых узлов (опция).
Степень защиты электродвигателей IP55, класс изоляции F, класс энергоэффективности IE1.

Климатические исполнения: умеренный климат У2, У3 по ГОСТ 15150.

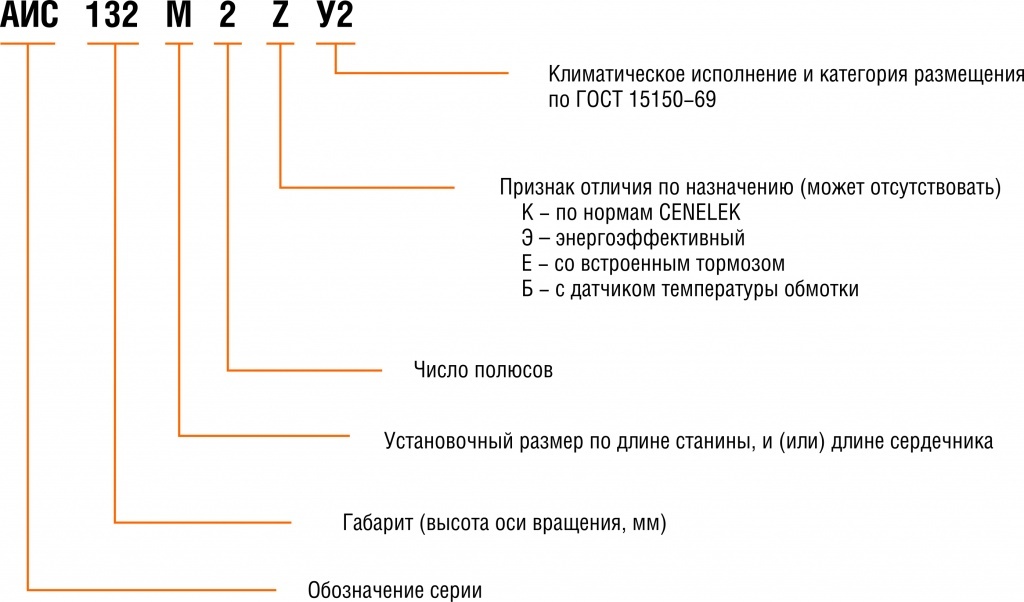

Структура условного обозначения

Технические характеристики общепромышленных электродвигателей

2p=2; АИС56А2; 0,09; 2700; 62.0; 0,77; 0,29; 5,2; 2,2; 2,1 ;3,8 АИС56В2; 0,12; 2700; 64,0; 0,78; 0,37; 5,2; 2,2; 2,1; 4 АИС63А2; 0,18; 2720; 65,0; 0,80; 0,53; 5,5; 2,3; 2,3; 4,5 АИС63В2; 0,25; 2720; 68,0; 0,81; 0,69; 5,5; 2,3; 2,3; 4,7 АИС71МА2; 0,37; 2755; 69,0; 0,81; 1,01 ;6,1; 2,2; 2,3; 6 АИС71МВ2; 0,55; 2790; 74,0; 0,82; 1,38; 6,1; 2,3; 2,3; 6,3 АИС71С2; 0,75; 2800; 75,5; 0,83; 1,82; 6,1; 2,3; 2,3; 8,6; АИС80МА2; 0,75; 2845; 75,0; 0,83; 1,77; 6,1; 2,3; 2,2; 10 АИС80МВ2; 1,1; 2835; 76,2; 0,84; 2,61; 6,9; 2,3; 2,2; 11 АИС90S2; 1,5; 2850; 78,5 ;0,84; 3,46; 7,0; 2,3; 2,2; 13 АИС90L2; 2,2; 2855; 81,0 ;0,85; 4,85; 7,0; 2,3; 2,2; 14 АИС100L2; 3,0; 2860; 82,6; 0,87; 6,34 ;7,5; 2,3; 2,2; 24 АИС112M2; 4; 2880; 84,2; 0,88; 8,2; 7,5; 2,3; 2,2; 28 АИС132S2; 5,5; 2900; 85,7; 0,88; 11,1; 7,5; 2,3; 2,2; 40 АИС132М2; 7,5; 2900; 87,0 ;0,88; 14,9; 7,5; 2,3; 2,2; 43 АИС160MА2 ;11,0; 2930; 88,0; 0,89; 21,3; 7,5; 2,3 ;2,2; 83 АИС160MB2; 15,0; 2930; 89,0 ;0,89; 28,8; 7,5; 2,3; 2,2; 90 АИС160L2; 18,5 ;2930; 90,0; 0,90 ;34,7; 7,5; 2,3 ;2,2; 104; АИС180M2; 22; 2940; 90,5; 0,9; 41; 7,5; 2 ;2,3; 165 АИС200LА2; 30; 2950; 91,4 ;0,9; 55,4 ;7,5; 2; 2,3; 218 АИС200LВ2; 37; 2950; 92; 0,9; 67,9; 7,5; 2; 2,3; 230 АИС225M2; 45; 2960; 92,5; 0,9; 82,1 ;7,5; 2 ;2,3; 290 АИС250M2;55; 2970; 93; 0,9;100; 7,5; 2 ;2,3; 359 АИС280S2; 75 ;2975; 93,6; 0,9 ;135; 7; 2; 2,3; 475 АИС280M2; 90; 2975; 93,9 ;0,91; 160; 7,1; 2; 2,3; 510 АИС315S2; 110; 2975; 94; 0,91; 195; 7,1; 1,8; 2,2; 875 АИС315M2; 132; 2975; 94,5; 0,91; 233; 7,1 ;1,8; 2,2; 963 АИС315LА2; 160; 2975; 94,6 ;0,92; 279; 7,1; 1,8; 2,2; 1010 АИС315LВ2 ;200; 2975; 94,8; 0,92; 348 ;7,1; 1,8; 2,2; 1138 АИС355M2; 250; 2980; 95,2;0,92 ;433; 7,1; 1,6; 2,2; 1900 АИС355L2; 315; 2980; 95,4; 0,92; 545; 7,1 ;1,6; 2,2; 2300 4p=4; АИС56А4; 0,06; 1300; 56.0; 0.70; 0.23; 4.0; 2.1; 2.0 ;3,8 АИС56В4; 0,09; 1300; 58,0 ;0,72; 0,33; 4,0; 2,1; 2,0; 4 АИС63А4; 0,12; 1310; 57,0; 0,72; 0,44; 4,4; 2,2; 2,1; 4,5 АИС63В4; 0,18; 1310; 60,0 ;0,73; 0,62; 4,4; 2,2; 2,1; 4,7 АИС63С4; 0,25 ;1400; 64 ;0,67; 0,86; 5,2; 2,1; 2,2; 4,9 АИС71МА4; 0,25; 1340; 65,0; 0,74 ;0,79 ;5,2 ;2,2 ;2,1; 6 АИС71MВ4; 0,37; 1340; 67,0; 0,75; 1,12; 5,2; 2,2; 2,1; 6,3 АИС71С4; 0,55; 1400; 70,0 ;0,70; 1,66 ;5,2 ;2,4 ;2,3 ;6,5 АИС80MА4 ;0,55; 1390; 71,0; 0,75; 1,52; 5,2; 2,3; 2,4; 10 АИС80MВ4; 0,75; 1390; 73,0 ;0,76 ;1,95; 6,0 ;2,3; 2,3 ;11 АИС80С4; 1,5; 1400; 81,4; 0,78; 2,63; 6,0; 2,2; 2,3; 12,8 АИС90S4; 1,1; 1390; 76,2; 0,77 ;2,85; 6,0; 2,3 ;2,3 ;12 АИС90L4; 1,5; 1400; 78,5; 0,78; 3,72; 6,0; 2,3; 2,3 ;14 АИС100LA4; 2,2 ;1420; 81,0; 0,81 ;5,09; 7,0; 2,3; 2,3 ;23 АИС100LB4; 3,0; 1420; 82,6; 0,82; 6,78; 7,0; 2,3; 2,3; 25 АИС112M4; 4; 1435; 84,2; 0,82; 8,8; 7,0; 2,3 ;2,3; 29 АИС132S4; 5,5; 1440; 85,7 ;0,83 ;11,7; 7,0; 2,3; 2,3; 43 АИС132M4; 7,5; 1450; 87,0 ;0,84; 15,6 ;7,0 ;2,3; 2,3 ;55 АИС160M4 ;11,0; 1460; 88,0 ;0,85; 22,3;7,0; 2,3 ;2,3 ;86 АИС160L4 ;15; 1460; 89,0; 0,85 ;30,1; 7,0; 2,3 ;2,3; 100 АИС180M4; 18,5; 1470; 90; 0,86; 36,3 ;7,5; 2,2 ;2,3; 160 АИС180L4; 22; 1470; 90,5; 0,86; 43,2; 7,5 ;2,2 ;2,3; 178 АИС200L4; 30; 1470; 91,4; 0,86; 57,6 ;7,2; 2,2; 2,3 ;228 АИС225S4 ;37; 1475; 92; 0,87; 70,2; 7,2; 2,2; 2,3; 288 АИС225M4; 45; 1475; 92,5; 0,87; 84,9; 7,2; 2,2; 2,3; 313 АИС250M4; 55; 1480; 93; 0,87; 103; 7,2; 2,2; 2,3; 376; АИС280S4; 75; 1480; 93,6; 0,88; 138,3; 6,8; 2,2; 2,3; 508 АИС280M4; 90; 1480 ;93,9 ;0,88; 165; 6,8; 2,2; 2,3; 581 АИС315S4; 110; 1480; 94,5; 0,88; 201; 6,9; 2,1; 2,2; 846 АИС315M4; 132 ;1480; 94,8;0,88; 240; 6,9 ;2,1; 2,2; 940 АИС315LА4; 160; 1480; 94,9 ;0,89; 288; 6,9 ;2,1; 2,2; 1044 АИС315LВ4 ;200; 1480; 94,9; 0,89; 360 ;6,9 ;2,1; 2,2; 1162 АИС355M4;250; 1490; 95,2 ;0,9; 443 ;6,9; 2,1; 2,2; 1700 АИС355L4; 315 ;1490; 95,2; 0,9; 559 ;6,9 ;2,1; 2,2 ;1900 6p=6; АИС71МА6; 0,18; 870 ;56,0; 0,66; 0,74; 4,0; 2,0; 1,9; 6 АИС71MВ6; 0,25; 870; 59,0; 0,6;8 0,95; 4,0; 2,0; 1,9 ;6,3 АИС80MА6; 0,37; 880; 62,0; 0,70; 1,23; 4,7; 2,0; 1,9; 10 АИС80MВ6; 0,55 ;880 ;65,0; 0,72; 1,7; 4,7 ;2,1; 1,9; 11 АИС90S6 ;0,75; 905 ;69,0; 0,72; 2,29 ;5,3; 2,1;2,0; 13 АИС90L6; 1,1; 905; 72,0; 0,73; 3,18; 5.5; 2,1; 2,0; 14 АИС100L6; 1,5; 920; 76,0; 0,7;6 4; 5,5 ;2,1; 2,0; 23; АИС112M6; 2,2; 935; 79,0; 0,76; 5,6; 6,5; 2,1; 2,0 ;28 АИС132S6 ;3; 960; 81,0 ;0,76; 7,4; 6,5; 2,1; 2,1; 38 АИС132MA6; 4; 960; 82,0; 0,76 ;9,5; 6,5; 2,1 ;2,1; 50 АИС132МB6 ;5,5; 960; 84,0 ;0,77; 12,6; 6,5; 2,1; 2,1 ;57 АИС160M6; 7,5; 970; 86,0 ;0,78; 16,9; 6,5; 2,1; 2,0; 82 АИС160L6; 11,0 ;970; 87,5; 0,79; 24,2; 6,5; 2,1 ;2,0 ;93 АИС180L6; 15 ;970; 89 ;0,81; 31,6; 7; 2; 2,1 ;167 АИС200LA6 ;18,5; 980; 90; 0,81; 38,6; 7 ;2,1; 2,1 ;236 АИС200LB6; 22 ;980; 90 ;0,83 ;44,7; 7 ;2; 2,1; 247 АИС225M6 ;30; 980; 91,5; 0,84; 59,3; 7; 2; 2,1; 287 АИС250M6; 37; 980 ;92; 0,86; 71; 7; 2,1 ;2,1 ;355 АИС280S6; 45; 980; 92,5; 0,86 ;86; 7; 2,1; 2 ;444 АИС280M6 ;55; 980; 92,8; 0,86; 104; 7; 2,1; 2; 498 АИС315S6; 75; 985; 93,5; 0,86; 142; 6,7; 2 ;2; 859 АИС315M6 ;90; 985 ;93,8; 0,86 ;169 ;6,7; 2; 2; 950 АИС315LА6 ;110; 985; 94 ;0,86; 207; 6,7; 2; 2 ;1031 АИС315LВ6; 132; 985; 94,2; 0,87; 245; 6,7; 2 ;2 ;1107 АИС355MA6 ;160; 990; 94,5; 0,88; 292 ;6,7 ;1,9 ;2; 1550 АИС355MB6; 200; 990; 94,5; 0,88 ;365 ;6,7; 1,9; 2; 1600 АИС355L6 ;250; 990; 94,5; 0,88; 457; 6,7; 1,9 ;2; 1700 8p=8; АИС80МА8; 0,18; 645; 51,0; 0,61 ;0,83; 3,3 ;1,9; 1,8 ;10 АИС80МВ8; 0,25; 645; 54,0; 0,61; 1,1; 3,3 ;1,9 ;1,8; 11 АИС90S8; 0,37 ;675; 62,0; 0,61; 1,49 ;4,0 ;1,9 ;1,8; 13 АИС90L8; 0,55 ;680; 63,0 ;0,61; 2,17; 4.0; 2,0 ;1,8 ;15 АИС100LA8; 0,75; 680; 70,0; 0,67 ;2,43; 4.0;2,0 ;1,8 ;23 АИС100LB8; 1,1; 680; 72,0; 0,69 ;3,36 ;5,0 ;2,0; 1,8; 25 АИС112M8; 1,5; 690; 74,0; 0,70; 4,4 ;5,0; 2,0; 1,8; 28 АИС132S8; 2,2; 710; 79,0; 0,71 ;6; 6,0; 2,0 ;1,8 ;40 АИС132М8; 3,0 ;710; 80,0 ;0,73; 7,8 ;6,0; 2,0; 1,8; 45 АИС160MA8; 4,0 ;720; 81,0; 0,73 ;10,3 ;6,0; 2,0; 1,9; 71 АИС160MB8; 5,5; 720; 83,0; 0,74 ;13,6; 6,5; 2,0 ;2,0 ;82,5 АИС180L8 ;11; 730; 87,5; 0,75; 25,5; 6,5 ;2; 2; 169 АИС200L8; 15 ;730; 88; 0,76; 34,1; 6,6; 2; 2; 236 АИС225S8 ;18,5; 730 ;90 ;0,76; 41,1 ;6,6 ;1,9; 2; 274 АИС225M8; 22; 730; 90,5; 0,78; 48,9; 6,6 ;1,9; 2 ;290 АИС250M8; 30 ;735 ;91; 0,79; 63; 6,5 ;1,9; 2 ;370 АИС280S8; 37; 740; 91,5; 0,79; 78; 6,6 ;1,9 ;2; 488 АИС280M8; 45; 740 ;92 ;0,79 ;94 ;6,6; 1,9; 2 ;563 АИС315S8 ;55 ;735; 92,8; 0,81; 111; 6,6; 1,8 ;2 ;852 АИС315M8 ;75; 735; 93,5; 0,81; 150; 6,2; 1,8; 2; 933 АИС315LА8 ;90; 735; 93,8; 0,82; 178; 6,4; 1,8; 2 ;1027 АИС315LВ8; 110; 735; 94 ;0,82; 217; 6,4; 1,8 ;2; 1117 АИС355MA8; 132; 740; 93,7; 0,82 ;261; 6,4; 1,8; 2; 2000 АИС355MB8 ;160; 740; 94,2 ;0,82; 315; 6,4; 1,8; 2 ;2150 АИС355L8 ;200; 740; 94,5; 0,83; 387; 6,4; 1,8 ;2; 2250 10p=10; АИС100LА10 ;0,25; 530; 55; 0,52; 1,33; 3,2; 1,2; 1,7; 25* АИС100LВ10 ;0,37; 530 ;56; 0,53 ;1,89; 3,2 ;1,2; 1,7; 28* АИС112MА10; 0,55; 540; 62; 0,54 ;2,5 ;3,4; 1,2; 1,7 ;30* АИС112MВ10; 0,75; 540; 63; 0,55 ;3,3 ;3,4; 1,2; 1,7; 45* АИС132S10 ;1,1; 550 ;69 ;0,55; 4,4 ;3,6 ;1,2 ;1,7 ;48* АИС132M10 ;1,5; 565; 71; 0,56; 5,7; 3,6 ;1,2; 1,7 ;70* АИС160MА10 ;2,2; 575 ;76; 0,57; 7,7; 4; 1,3; 1,8 ;80* АИС160MВ10 ;3 ;575; 77; 0,58; 10,2; 4; 1,3 ;1,8; 85* АИС180M10 ;4; 580; 82; 0,61; 12,2 ;4 ;1,3 ;1,8; 164 АИС180L10; 5,5; 580 ;83; 0,62 ;16,2; 4; 1,3 ;1,8 ;180 АИС200LA10; 7,5; 580; 84; 0,66 ;20,6; 4,5; 1,3; 1,8; 219 АИС200LB10 ;11; 580; 84,5 ;0,66; 30; 4,5 ;1,3; 1,8; 230 АИС225MA10; 15; 580; 85,5 ;0,68; 39,2; 4,5; 1,3 ;1,8 ;302 АИС225MB10 ;18,5; 580 ;86; 0,68; 48,1; 4,5; 1,3; 1,8; 312 АИС280S10 ;22 ;585; 90,5 ;0,74; 49,9 ;5,2 ;1,5; 2 ;495 АИС280MA10; 30 ;585; 91; 0,74 ;67,7; 5,2; 1,5; 2 ;531 АИС280MB10; 37; 585; 91 ;0,74; 83,5 ;5,2; 1,5; 2 ;560 АИС315S10; 45; 590 ;91,5; 0,75; 100; 6,2 ;1,5; 2 ;852 АИС315M10; 55; 590; 92; 0,75; 121; 6,2; 1,5; 2 ;903 АИС315LА10; 75; 590; 92,5 ;0,76; 162; 5,8; 1,5; 2 ;1007 АИС315LВ10 ;90; 590; 93; 0,77; 191; 5,9 ;1,5; 2 ;1100 АИС355MA10; 110; 590 ;93,2; 0,78; 230 ;6; 1,3 ;2; 1800 АИС355MB10; 132; 590 ;93,5; 0,78 ;275; 6; 1,3; 2 ;2000 АИС355L10; 160 ;590 ;93,5; 0,78; 334; 6; 1,3; 2; 2500 12p=12; АИС100LА12; 0,25; 420; 50; 0,49 ;1,55; 2,8; 1,1; 1,7; 25* АИС100LВ12; 0,37; 425; 52; 0,49; 2,21; 2,8 ;1,1 ;1,7; 28* АИС112M12; 0,55; 435 ;57; 0,49; 3,01 ;3,2; 1,1 ;1,7 ;30* АИС132SА12 ;0,75; 440 ;63 ;0,5 ;3,6;3,4; 1,1; 1,7 ;45* АИС132SB12 ;1,1 ;450 ;65; 0,5; 5,1 ;3,4; 1,1; 1,7; 48* АИС132M12; 1,5; 460 ;68 ;0,5; 6,7; 3,5 ;1,1 ;1,7; 70* АИС160M12; 2,2; 465 ;74 ;0,5; 9; 4 ;1,1; 1,8 ;80* АИС160L12; 3; 470; 74,5 ;0,5; 12,2; 4; 1,1 ;1,8; 85* АИС180LA12; 4; 470; 78; 0,55; 14,1 ;4; 1,2 ;1,8; 176 АИС180LB12; 5,5; 475;79; 0,57; 18,5; 4; 1,2 ;1,8; 183 АИС200LA12 ;7,5; 475; 81; 0,58; 24,2; 4,5; 1,2; 1,8; 227 АИС225MA12 ;11 ;480; 84; 0,6; 33,1; 4,5; 1,2 ;1,8; 302 АИС225MB12 ;15; 480 ;85; 0,6; 44,7; 4,5 ;1,2 ;1,8; 318 АИС250M12; 18,5; 480;85,5; 0,62; 53; 4,5 ;1,2 ;1,8; 379 АИС280S12 ;22 ;485 ;87 ;0,64; 60 ;4,5 ;1,2 ;1,8; 498 АИС280M12; 30; 485; 87,5; 0,65; 80,1; 4,5 ;1,2 ;1,8; 512 АИС315S12; 37; 485; 90; 0,67; 93,2; 4,5; 1,2; 1,5 ;865 АИС315M12 ;45 ;485 ;90,5; 0,67; 112,8; 4,5; 1,2; 1,5; 956 АИС315LА12 ;55; 485; 90,8 ;0,67; 137,3; 4,5; 1,2 ;1,5; 1023 АИС315LВ12 ;75; 485; 91; 0,67; 186,9; 4,5; 1,2; 1,5; 1142 АИС355MA12 ;90; 490; 92; 0,7 ;212,3; 4,5; 1,2 ;1,7 ;1800 АИС355MB12 ;110; 490; 92,4; 0,7; 258,4; 4,5; 1,2 ;1,7 ;1920 АИС355L12 ;132 ;490; 92,6 ;0,7; 309,4; 4,5; 1,2; 1,7; 2300 16p=16; АИС112MA16; 0,25; 310; 48; 0,47; 1,52 ;2,5; 0,9 ;1,6; 30* АИС112MB16; 0,37 ;315 ;48,5; 0,47 ;2,34; 2,5 ;0,9; 1,6; 45* АИС132M16 ;0,55; 330 ;54 ;0,48; 3,2; 2,7 ;0,9; 1,6 ;48* АИС160MA16; 0,75; 340 ;62; 0,48; 3,8; 2,8; 0,9 ;1,6 ;70* АИС160MB16; 1,1 ;345; 64; 0,48;5,4; 2,8; 0,9; 1,6 ;80* АИС160L12 ;1,5; 345; 66; 0,48; 7,1; 2,8; 0,9 ;1,6 ;85* АИС180M16; 2,2; 350; 71,5; 0,49; 9,4; 3,2; 0,9; 1,6 ;156 АИС180L16; 3 ;355; 72; 0,49; 12,8 ;3,2; 0,9; 1,6; 168 АИС200LA16; 4 ;355; 74; 0,5 ;16,4; 3,2 ;0,9; 1,6; 237 АИС200LB16; 5,5; 355 ;75; 0,5; 22,1; 3,2 ;0,9; 1,6; 248 АИС225S16 ;7,5; 360; 78; 0,51; 28,4 ;3,5 ;0,9; 1,6 ;274 АИС250M16; 11; 360 ;80 ;0,53; 39,4; 3,5 ;0,9; 1,6; 368 АИС280M16 ;15; 360; 82 ;0,55; 49,8 ;3,5 ;1; 1,6; 552 АИС315S16; 18,5; 365 ;86 ;0,56; 57,6; 3,5; 1; 1,6

Габаритные и установочно-присоединительные размеры

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM В3

АИС56; 2, 4; 199; 156; 110; 90; 115; 23; 7; 71; 88; 36; 9; 20; 3; 56 ;5,8; 7,2 ;M4x12 АИС63; 2,4; 217; 172; 120; 100; 135; 24; 7; 80; 100; 40; 11; 23; 4; 63; 5,8; 8,5; M4x12 АИС71; 2, 4, 6; 245; 198; 136; 112; 150; 26; 8; 90 ;110; 45 ;14 ;30; 5; 71 ;7 ;11,0; M5x12 АИС80; 2, 4, 6, 8; 287; 214; 155; 125; 165; 35; 9; 100; 125; 50; 19; 40; 6; 80; 10; 15,5; M6x16 АИС90S; 2, 4, 6, 8; 315; 230 ;175; 140; 180; 37; 10; 100; 125; 56; 24; 50; 8; 90; 10; 20,0; M8x19 АИС90L; 2, 4, 6, 8; 340; 230; 175; 140; 180; 37; 10; 125 ;150; 56; 24; 50; 8; 90 ;10; 20,0 ;M8x19 АИС100L; 2, 4, 6, 8 ;385 ;260; 196; 160; 205; 40; 11; 140; 172; 63; 28; 60; 8; 100 ;12 ;24,0; M10x22 АИС112M; 2, 4, 6, 8; 400 ;290; 220; 190; 230; 41; 12; 140; 181 ;70;28; 60; 8 ;112 ;12; 24,0; M10x22 АИС132S; 2, 4, 6, 8; 483; 338; 260 ;216 ;270 ;51 ;15 ;140 ;186; 89; 38 ;80; 10 132; 12; 33,0 ;M12x28 АИС132M; 2, 4, 6, 8 ;510 ;338 ;260; 216; 270 ;51; 15 ;178;; 224 89; 38; 80; 10; 132 ;1;2 33,0; M12x28 АИС160M; 2, 4, 6, 8; 615; 415; 315 ;254 ;320 ;55; 18; 210; 260; 108; 42; 110 ;12 ;160 15 ;37,0; M16x36 АИС160L; 2, 4, 6, 8 ;670; 415 ;315; 254 ;320; 55; 18; 254 ;304; 108 42 ;110 ;12; 160; 15; 37,0 ;M16x36 АИС180M; 2, 4, 6, 8 ;699; 450; 354.4; 279; 335 ;60; 21*; 241; 300 ;121; 48 ;110; 14; 180 ;15; 42,5; M16x36 АИС180L; 2, 4, 6, 8 ;734; 450 ;354.4; 279 ;335 ;60; 21*; 279; 338.2; 121 ;48 ;110 ;14; 180 ;15; 42,5; M16x36 АИС200L; 2, 4, 6, 8; 770 ;505 ;356; 318 ;395; 70*; 25*; 305; 368*; 133 ;55 ;110 ;16; 200; 19; 49,0 ;М20х42 АИС225S; 4,8; 815; 560 ;440 ;356;435; 75*; 28*; 286 ;368*; 149 ;60; 140 ;18; 225 19; 53,0;М20х42 АИС225M ;2; 820; 560; 446; 356; 435; 75*;28* ;311; 393* ;149; 55 ;110; 16; 225; 19 ;49,0; М20х42 АИС225M; 4, 6, 8; 845; 560; 446 ;356; 435 ;75* ;28* ;311; 393*; 149 ;60 ;140; 18 ;225; 19; 53,0 ;М20х42 АИС250M; 2; 920 ;615; 485; 406; 490; 80*; 30*; 349; 445*; 168; 60; 140; 18; 250; 24; 53,0; М20х42 АИС250M; 4, 6, 8; 920; 615; 485; 406; 490; 80* ;30*; 349 ;445*; 168 ;65; 140 ;18 ;250 ;24; 58,0; М20х42 АИС280S; 2; 996; 680 ;550; 457; 550 ;85*; 35*; 368 ;485*; 190; 65 ;140; 18; 280 ;24; 58,0 ;М20х42 АИС280S; 4, 6, 8; 996; 680 ;550 ;457; 550; 85* ;35*; 368 ;485*; 190 ;75; 140 20 ;280; 24; 67,5; М20х42 АИС280M; 2; 1045; 680; 550; 457; 560* ;85*; 35* ;419; 536* ;190; 65; 140 ;18 ;280 ;24; 58,0; М20х42 АИС280M; 4, 6, 8; 1045; 680; 550; 457; 560*; 85*; 35*; 419; 536* ;190 ;75; 140 20; 280 ;24; 67,5; М20х42 АИС315S; 2 ;1185; 845; 620; 508 ;635 ;120*; 45*; 406; 570* ;216; 65; 140; 18 ;315 ;28; 58,0 ;М20х42 АИС315S; 4, 6, 8, 10; 1220; 845; 620 ;508; 635 ;120*; 45* ;406 ;570*; 216; 80; 170; 22; 315; 28 ;71,0 ;М20х42 АИС315M; 2 ;1290; 845 ;620; 508; 635; 120* ;45*; 457 ;680*; 216; 65 ;140 ;18; 315; 28; 58,0 ;М20х42; АИС315M; 4, 6, 8, 10; 1325; 845 ;620; 508; 635; 120*; 45*; 457; 680* ;216; 80;170; 22; 315; 28; 71,0; М20х42 АИС315L; 2; 1290; 845; 620; 508 ;635; 120*; 45*; 508; 680*; 216 ;65; 140; 18; 315; 28; 58,0; М20х42 АИС315L; 4, 6, 8, 10; 1325; 845 ;620; 508 ;635; 120* ;45*; 508 ;680*; 216; 80; 170; 22; 315; 28; 71,0; М20х42 АИС355M; 2 ;1500; 1010; 700 ;610; 730; 116* ;52* ;560; 750*; 254 ;75 ;140; 20 ;355 ;28; 67,5; М20х42 АИС355M; 4, 6, 8, 10; 1530; 1010; 700 ;610; 730 ;116*; 52*; 560; 750* ;254 95; 170 ;25; 355; 28; 86,0 ;М20х42 АИС355L; 2 ;1500; 1010; 700 ;610 ;730; 116* ;52*; 630; 750* ;254; 75 ;140 ;20; 355; 28; 67,5 ;М20х42 АИС355L; 4, 6, 8, 10; 1530; 1010; 700; 610; 730; 116*; 52* ;630 ;750*; 254; 95; 170; 25; 355; 28 ;86,0; М20х42

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ IM В14

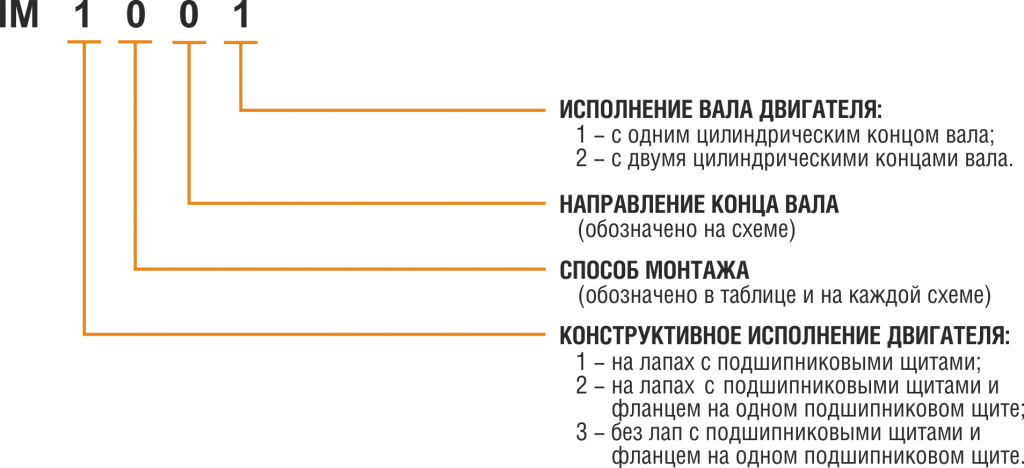

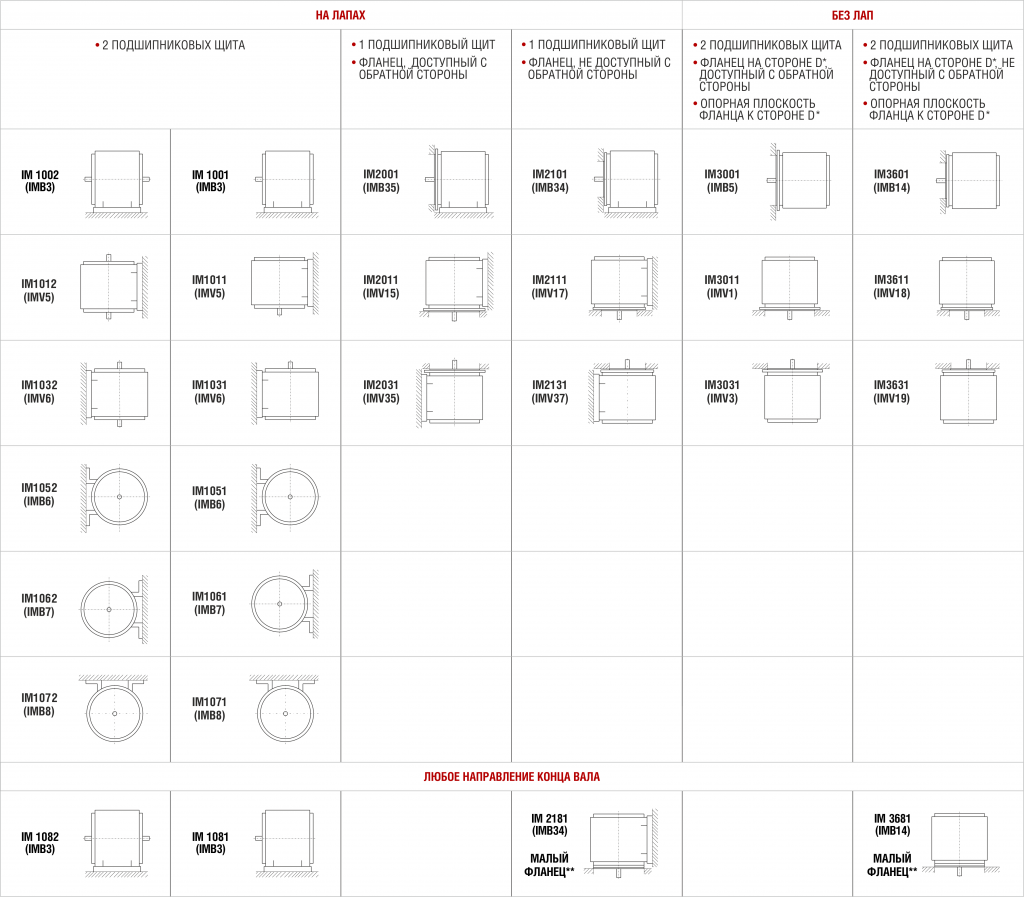

Конструктивное исполнение по способу монтажа

Напряжение и частота питающей сети

Электродвигатели асинхронные трехфазные изготавливаются на номинальные напряжения: 380, 660, 220/380, 380/660 В при частоте 50 Гц по ГОСТ IEC 60034-1-2014. Возможно изготовление на другие номинальные напряжения и на частоту 60 Гц по согласованию с заказчиком. Однофазные двигатели предназначены для работы от сети переменного тока напряжением 220 В частотой 50 Гц.

Степень защиты

Режим работы

Электродвигатели общепромышленного назначения могут работать в различных режимах в соответствии с ГОСТ IEC 60034-1- 2014 и обозначаются S (1, 2, 3, 4, 5, 6, 7, 8), где:

S1 – продолжительный режим работы;

S2 – кратковременный режим работы;

S3 – периодический повторно-кратковременный режим работы;

S4 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов;

S5 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов и электрическим торможением;

S6 – перемежающийся режим работы;

S7 – периодический перемежающийся режим работы с влиянием пусковых процессов и электрическим торможением;

S8 – периодический перемежающийся режим работы с периодически меняющейся частотой вращения.

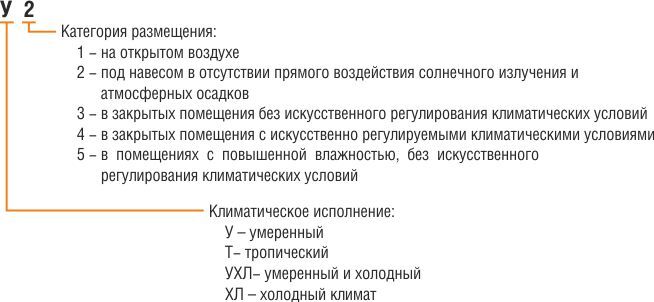

Климатическое исполнение

Двигатели могут использоваться в макроклиматических районах с климатом в условиях, определяемых категориями размещения по ГОСТ 15150-69.

Класс энергоэффективности

Электродвигатели с нормальным КПД и электродвигатели с повышенным КПД (энергосберегающие), и соответственно обозначение класса энергетической эффективности по международному стандарту IEC 60034-30:

IE1 - "стандартный" класс КПД;

IE2 - "повышенный" класс КПД;

IE3 - "премиум" класс КПД;

IE4 - "суперпремиум" класс КПД.

Схема подключения
