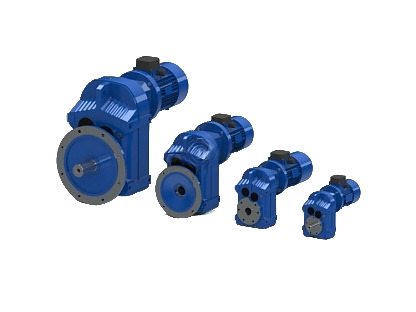

Цилиндрические мотор-редукторы F / FA / FAF / FF
Плоские цилиндрические мотор-редукторы серии F производятся компанией SUPROR и являются полными аналогами продукции Sew-Eurodrive. В серии представлено 10 типоразмеров. Мотор-редуктор состоит из двух- или трехступенчатого цилиндрического редуктора и трехфазного электродвигателя. Мощность: 0,12 — 200 кВт. Крутящий момент: 130 - 18000 Нм. Передаточные числа: 4 - 30000.
Агрегаты выпускаются с полым или цельным валом. Компактный корпус выполнен из чугуна, снабжен лапами или фланцем. Благодаря стандартным присоединительным размерам мотор-редукторы серии F могут использоваться для замены агрегатов Bauer BF, Lenze GFL, Motovario S, Nord UNICASE.
Агрегаты выпускаются с полым или цельным валом. Компактный корпус выполнен из чугуна, снабжен лапами или фланцем. Благодаря стандартным присоединительным размерам мотор-редукторы серии F могут использоваться для замены агрегатов Bauer BF, Lenze GFL, Motovario S, Nord UNICASE.
Основные технические характеристики серии:
Мотор-редукторы серии F разделяются на группы в зависимости от особенностей конструкции. У каждого варианта исполнения есть свое условное буквенное обозначение: F, FA, FH, FV, FF, FT, FAF, FVF, FVZ, FHF, FAZ. Широкий линейный ряд и 11 типоразмеров позволяют выбрать редуктор малогабаритный и купить модель, наилучшим образом удовлетворяющую потребности производства.
Достоинствами моделей серии F являются:
Конструкция различных мотор-редукторов серии F может включать:
- Габарит редуктора: (37; 47; 57; 67; 77; 87; 97; 107; 127; 157)
- Передаточное отношение: "i" = от 3,77 до 31434
- Мощность: 0,06 - 200 кВт
- Крутящий момент: 3.5 - 18000 Нм
- Допустимая радиальная нагрузка: 100300 Н
Мотор-редукторы серии F разделяются на группы в зависимости от особенностей конструкции. У каждого варианта исполнения есть свое условное буквенное обозначение: F, FA, FH, FV, FF, FT, FAF, FVF, FVZ, FHF, FAZ. Широкий линейный ряд и 11 типоразмеров позволяют выбрать редуктор малогабаритный и купить модель, наилучшим образом удовлетворяющую потребности производства.
Достоинствами моделей серии F являются:
- повышенная удельная мощность;
- способность воспринимать большие радиальные нагрузки;
- возможность выбора модели с пониженным люфтом (типоразмер 37 и выше);
- работа в режиме обратного хода.
Конструкция различных мотор-редукторов серии F может включать:
- полый вал (шпицевый или со шпоночным пазом, стягивающей муфтой);
- фланец (В5 или В14) и полый или цельный вал;
- лапы и полый или цельный вал.

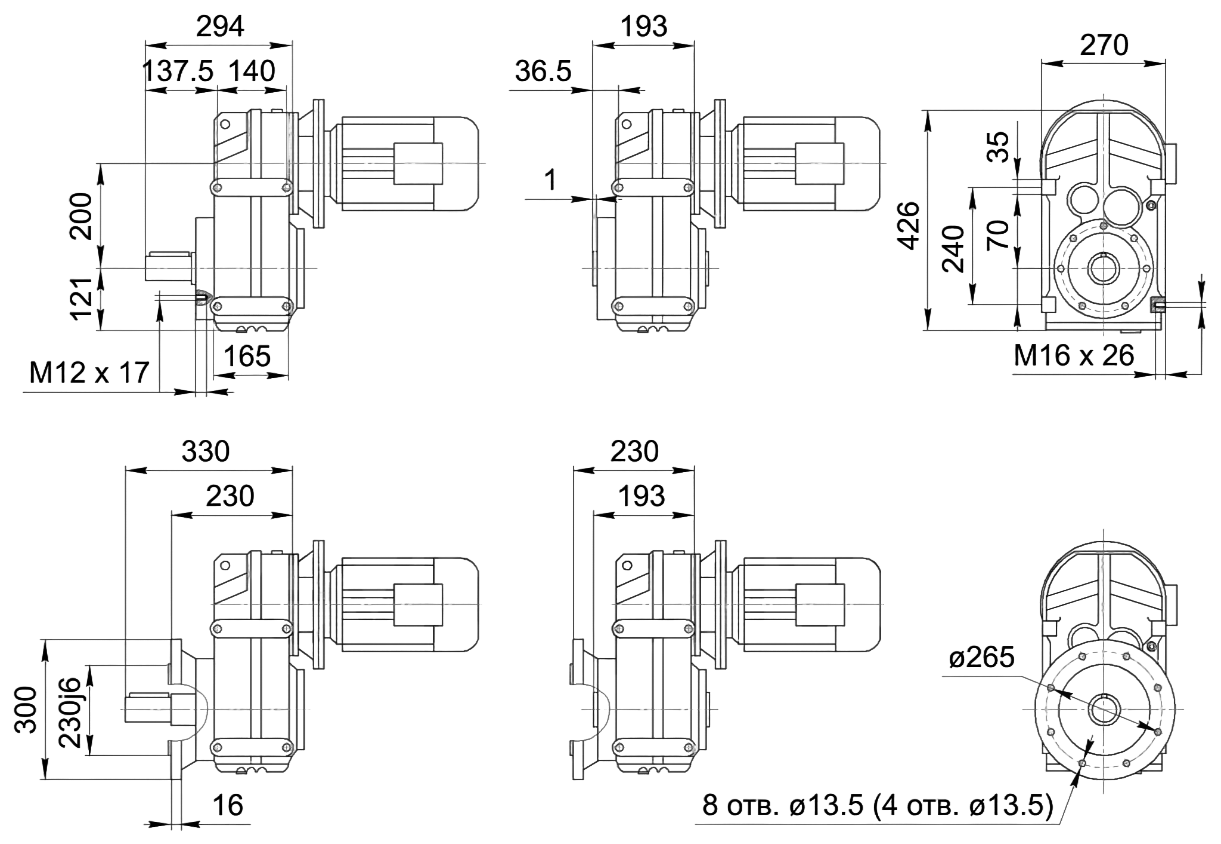

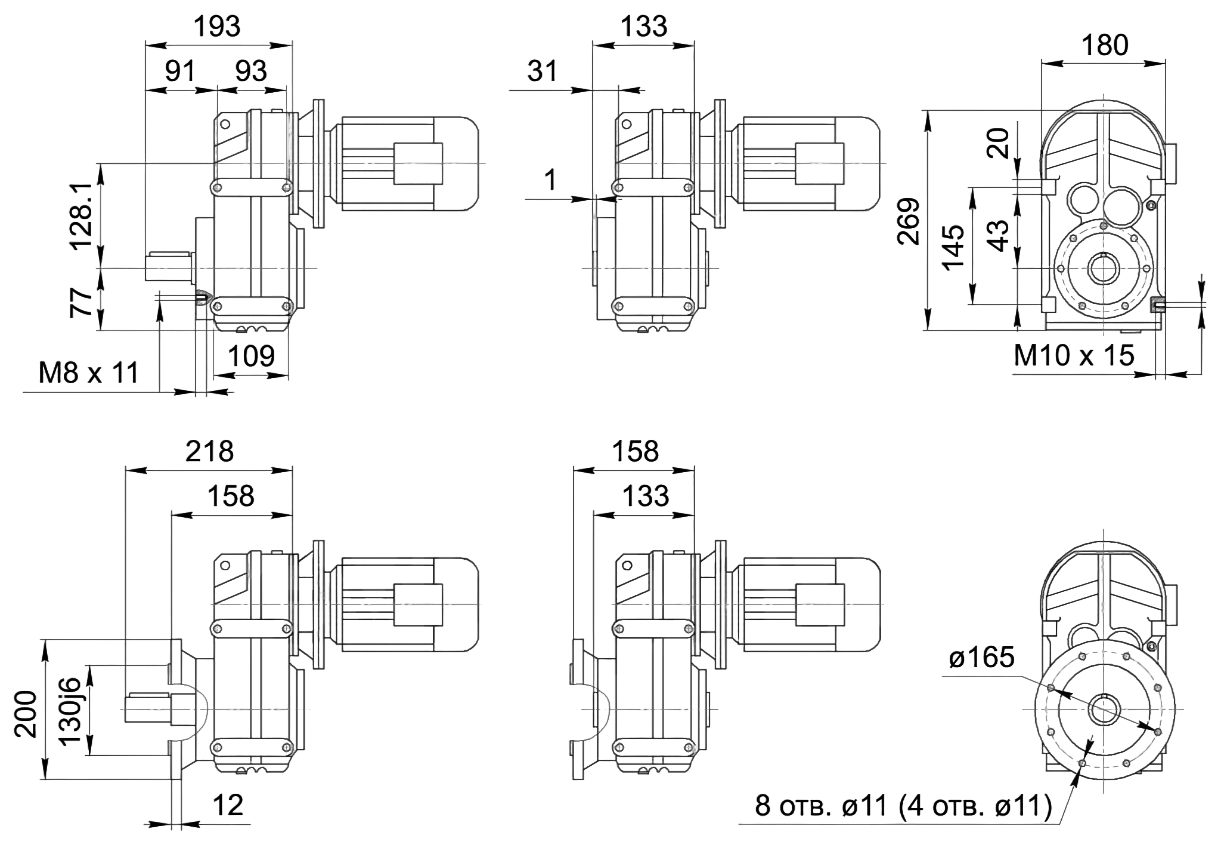

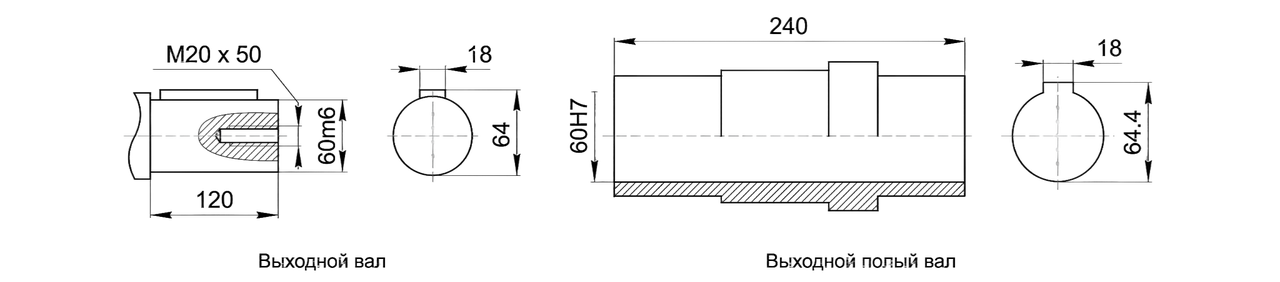

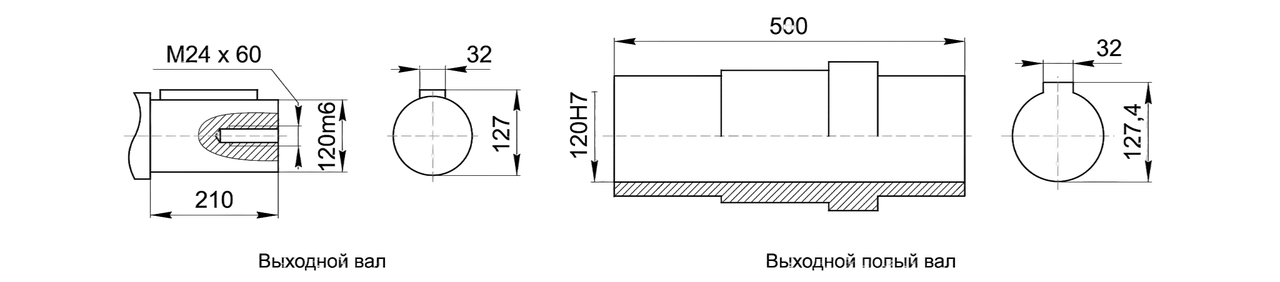

Мотор-редуктор F37

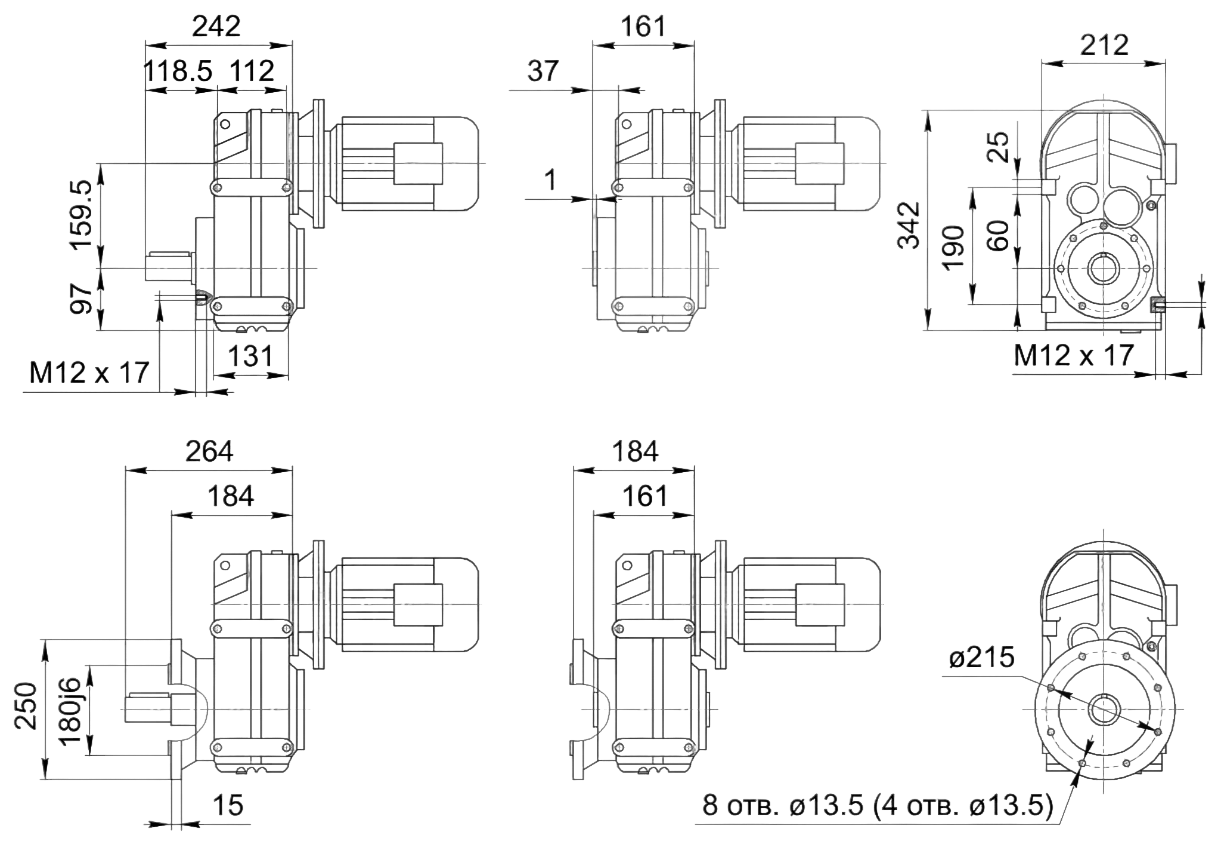

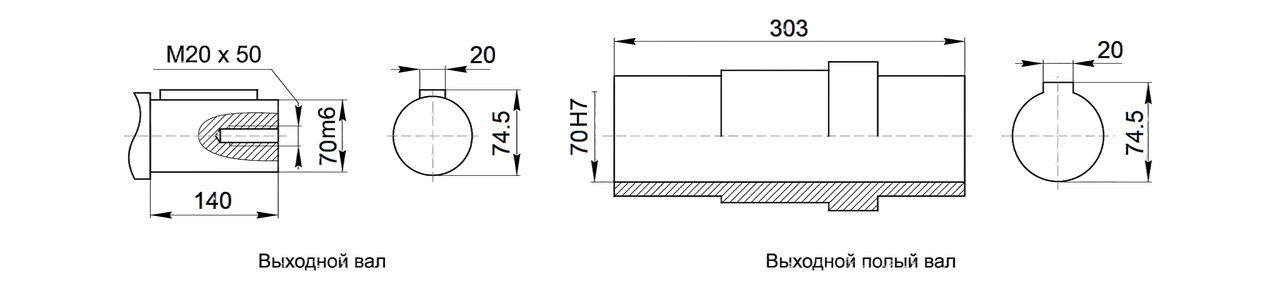

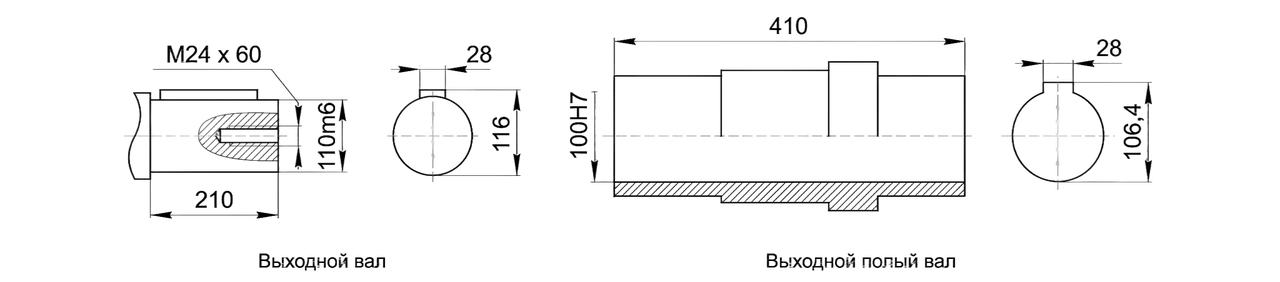

Мотор-редуктор F47

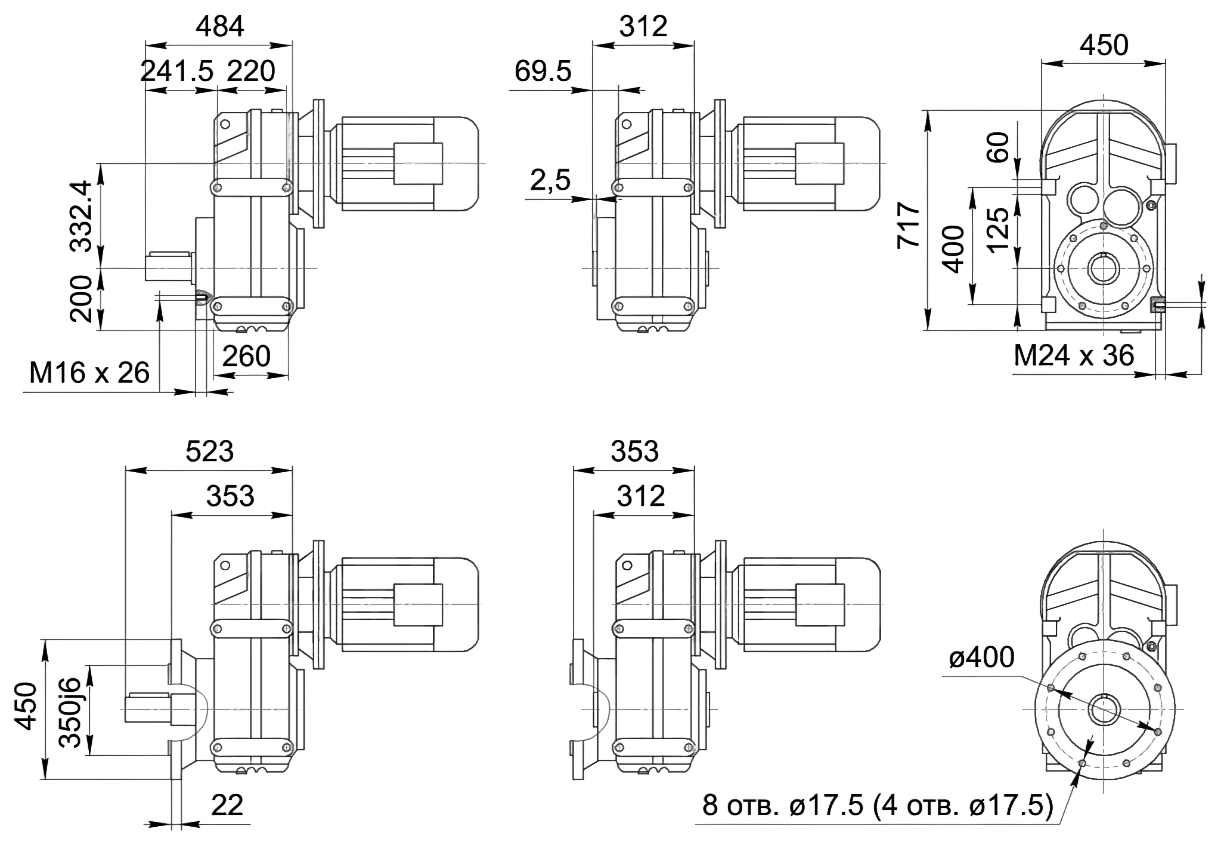

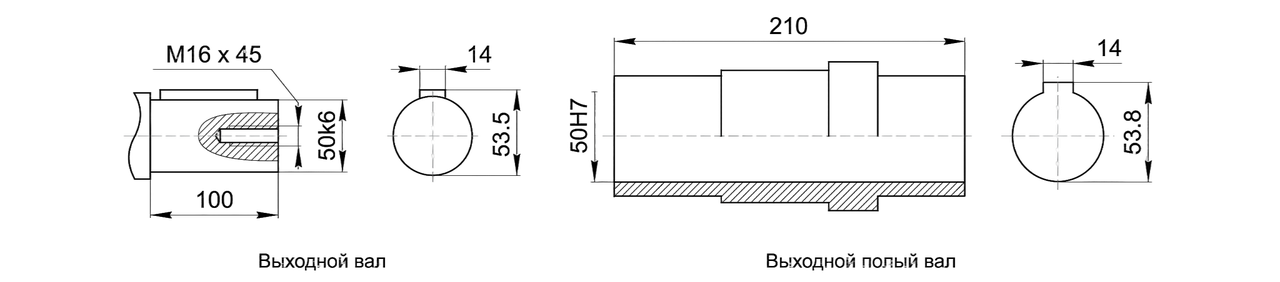

Мотор-редуктор F57

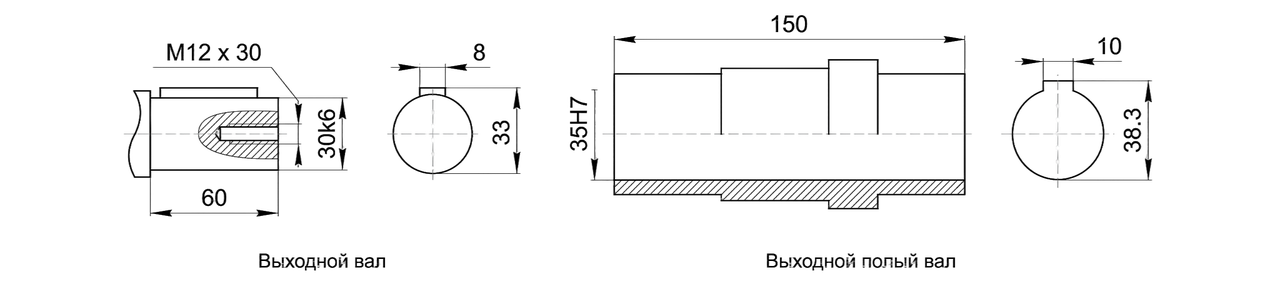

Мотор-редуктор F77

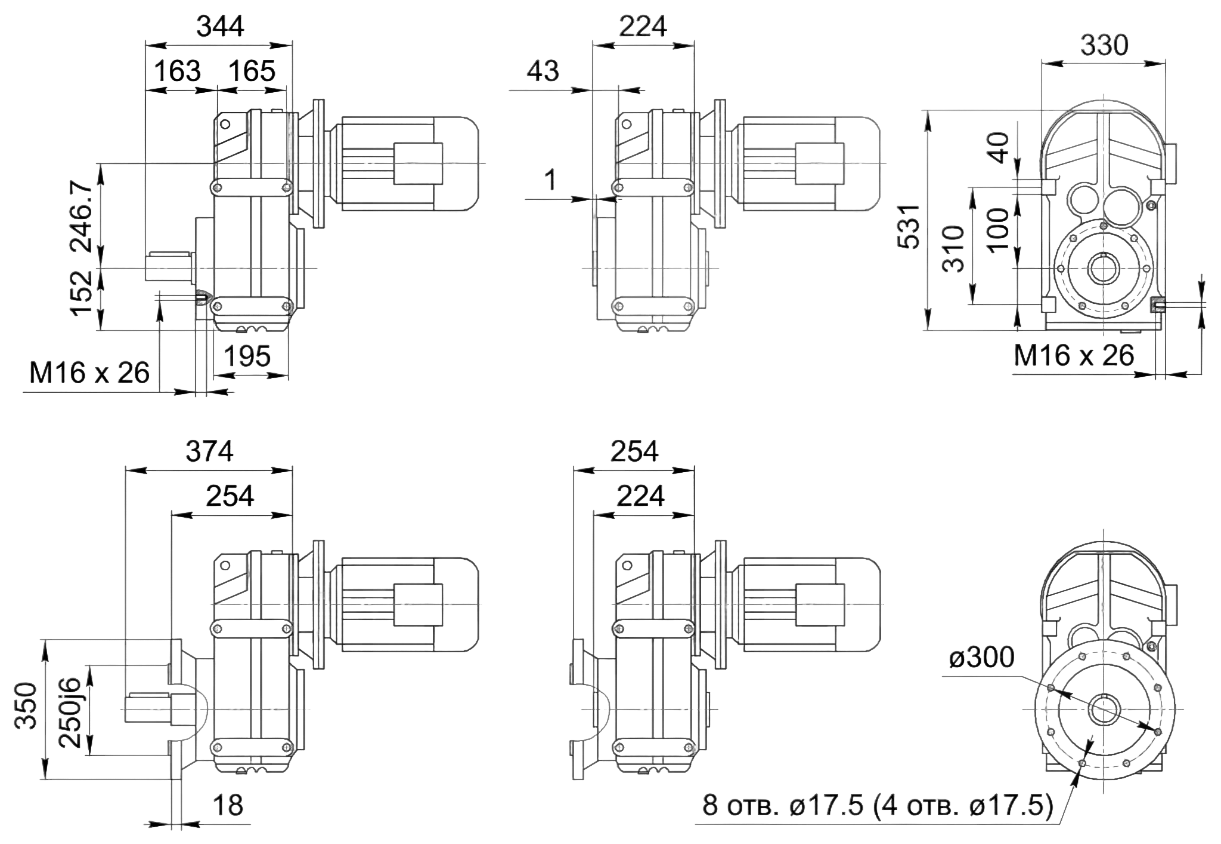

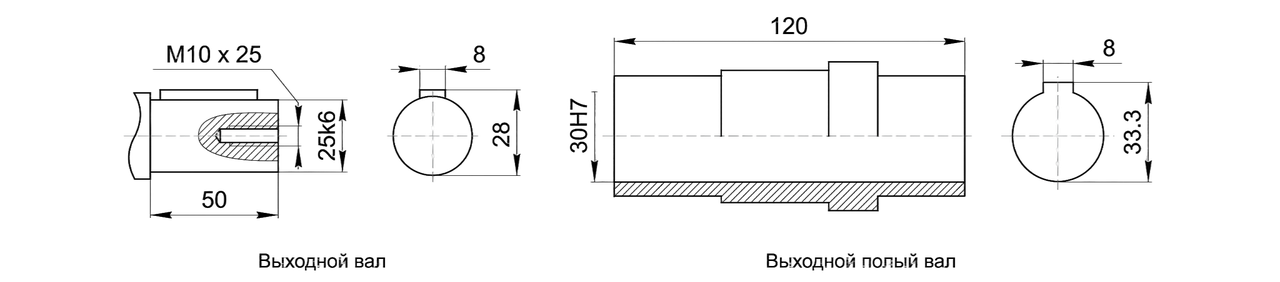

Мотор-редуктор F87

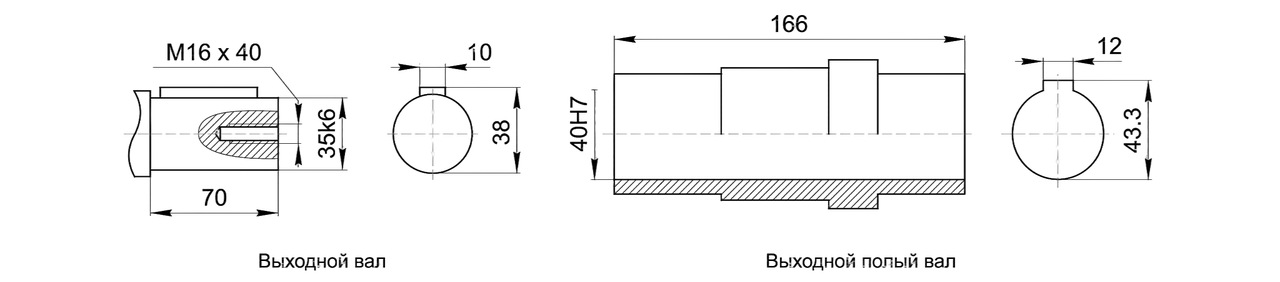

Мотор-редуктор F97
Мотор-редуктор F107
Мотор-редуктор F127
Мотор-редуктор F157
Мотор-редуктор F67
Схема типового обозначения
Документация
Базовая конструкция редуктора
Максимальный крутящий момент, Н*м
Монтажные позиции
Монтажные модификации
FA - 67 - 61,26 - 23 - 1,1 - М1
- FA - серия мотор-редукторов;
- 67 - типоразмер;
- 61,07 - передаточное число;
- 23 - частота вращения выходного вала (об/мин);
- 1,1 - мощность электродвигателя (кВт);
- M1 - монтажная позиция
| 1 Шестерня малая | 22 Корпус редуктора | 91 Стопорное кольцо | 506 Установочная шайба |
|---|---|---|---|
| 2 Шестерня | 25 Подшипник качения | 92 Шайба | 507 Установочная шайба |
| 3 Вал-шестерня | 30 Подшипник качения | 93 Пружинная шайба | 508 Установочная шайба |
| 4 Шестерня | 31 Призматическая шпонка | 94 Винт с шестигранной головкой | 515 Установочная шайба |
| 5 Вал-шестерня | 32 Распорная втулка | 100 Крышка редуктора | 516 Установочная шайба |
| 6 Шестерня | 37 Подшипник качения | 101 Винт с шестигранной головкой | 517 Установочная шайба |
| 7 Полый вал со шпоночным пазом | 39 Стопорное кольцо | 102 Уплотнительная прокладка | 521 Установочная шайба |
| 9 Манжета | 41 Стопорное кольцо | 131 Заглушка | 522 Установочная шайба |
| 11 Подшипник качения | 42 Подшипник качения | 160 Пробка | 523 Установочная шайба |
| 14 Винт с шестигранной головкой | 43 Призматическая шпонка | 161 Заглушка | |
| 16 Выходной фланец | 45 Подшипник качения | 165 Пробка | |
| 17 Распорная втулка | 59 Резьбовая пробка | 181 Заглушка | |
| 19 Призматическая шпонка | 81 Уплотнительное кольцо круглого сечения | 183 Манжета | |
| 20 Воздушный клапан | 88 Стопорное кольцо |
 | F.. Цельный вал крепление с резьбовыми отверстиями |
|---|---|
 | FA.. В Полый вал с ключевыми Монтаж на рейку с резьбовыми отверстиями FV..B С полым валом Монтаж на рейку с резьбовыми отверстиями |
 | FH..B Термоусадочный диск с полым валом Монтаж на рейку с резьбовыми отверстиями |
 | FF.. B5 Цельный вал Фланец (D & B5 со сквозными отверстиями) |
 | FAF.. B5 Полый вал с ключевыми Фланцевое крепление (D & B5 фланец со сквозными отверстиями) FVF.. B5 Полый вал с ключевыми Фланцевое крепление (D & B5 фланец со сквозными отверстиями) |
 | FHF.. B5 Термоусадочный диск с полым валом Фланцевое крепление (D & B5 фланец со сквозными отверстиями) |
 | FA.. Полый вал с ключевыми Вал крепления FV.. Шлицевой полый вал Вал крепления |
 | FH.. Термоусадочный диск с полым валом вал крепления |
 | FAZ.. B14 Полый вал с ключевыми Торцевой (С & B14 фланец с резьбовыми отверстиями) FVZ.. B14 Полый вал с ключевыми Торцевой (С & B14 Sytle фланец с резьбовыми отверстиями) |
 | FHZ.. B14 Термоусадочный диск с полым валом Торцевой (С & B14 стиле фланец с резьбовыми отверстиями) |
